ทุกครั้งที่เราขับรถขึ้นไปบนทางด่วนยกระดับ ผ่านทางโค้งลอยฟ้า หรือแล่นข้ามสะพานขนาดใหญ่เหนือถนนที่เต็มไปด้วยการจราจร หลายคนอาจมองเห็นเพียงพื้นถนน เสา และคานคอนกรีตที่เรียงต่อกันอย่างมั่นคง แต่เบื้องหลังโครงสร้างขนาดมหึมาเหล่านี้กลับเต็มไปด้วยรายละเอียดทางวิศวกรรมที่ซับซ้อนอย่างยิ่ง

ทางด่วนยกระดับจำนวนมากไม่ได้หล่อขึ้นเป็นชิ้นเดียวตลอดทั้งสาย หากแต่ประกอบขึ้นจากชิ้นส่วนคอนกรีตสำเร็จรูปจำนวนมาก ซึ่งผลิตจากโรงงานหรือพื้นที่หล่อเฉพาะ ก่อนจะถูกขนส่งมายังหน้างาน ยกขึ้นติดตั้ง และเชื่อมต่อเข้าด้วยกันอย่างแม่นยำ ชิ้นส่วนเหล่านี้มักถูกเรียกว่า “เซกเมนต์คอนกรีต” หรือ Precast Concrete Segments แต่ละชิ้นมีรูปร่างและขนาดที่ผ่านการคำนวณไว้ล่วงหน้า เพื่อให้สามารถเรียงต่อกันจนกลายเป็นคานสะพานขนาดใหญ่ได้อย่างพอดี

สิ่งที่น่าสนใจคือ ชิ้นส่วนคอนกรีตเหล่านี้ไม่ได้ถูกวางเรียงต่อกันเฉย ๆ แล้วปล่อยให้รับน้ำหนักด้วยตัวเอง เพราะหากไม่มีระบบยึดประสานที่แข็งแรง รอยต่อระหว่างแต่ละชิ้นย่อมไม่สามารถต้านทานแรงดัด แรงเฉือน น้ำหนักรถ และแรงสั่นสะเทือนที่เกิดขึ้นตลอดเวลาได้

หัวใจสำคัญที่ทำให้เซกเมนต์คอนกรีตจำนวนมากสามารถทำงานร่วมกันเสมือนเป็นโครงสร้างชิ้นเดียว คือเทคนิคที่เรียกว่า “ระบบอัดแรงภายหลัง” หรือ Post-tensioning

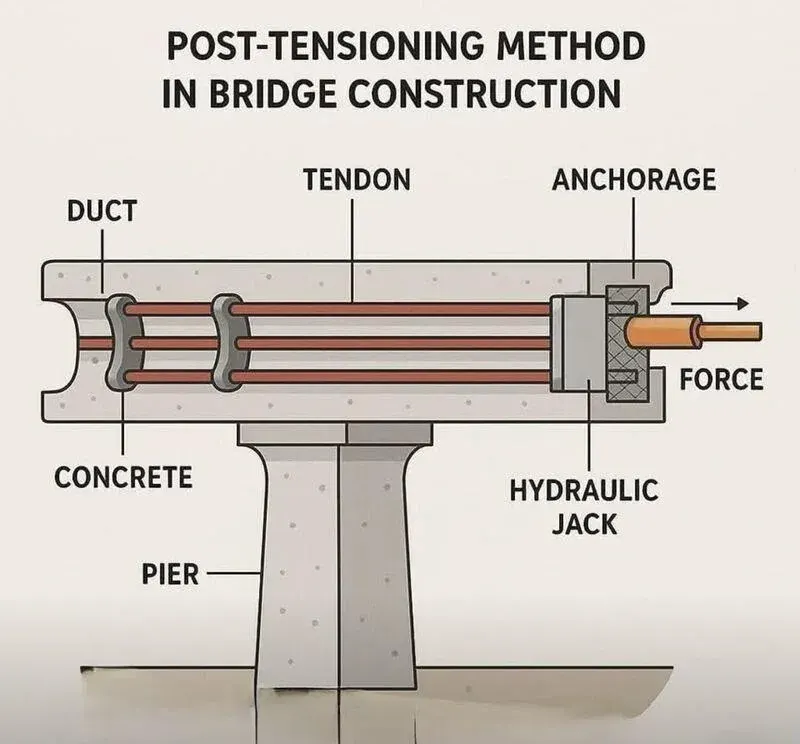

ภายในเซกเมนต์คอนกรีตแต่ละชิ้นจะมีช่องหรือท่อสำหรับร้อยลวดเหล็กกำลังสูง ซึ่งมักรวมกันเป็นชุดคล้ายสายเคเบิล วิศวกรจะร้อยลวดเหล่านี้ผ่านชิ้นส่วนคอนกรีตหลายชิ้นที่ประกอบเรียงต่อกัน จากนั้นจึงใช้แม่แรงไฮดรอลิกดึงลวดให้เกิดแรงตึงตามค่าที่ออกแบบไว้

เมื่อดึงลวดจนได้แรงตามต้องการแล้ว ปลายลวดจะถูกล็อกเอาไว้ด้วยชุดยึดพิเศษ แรงดึงในลวดเหล็กจึงเปลี่ยนเป็นแรงอัดที่กดเซกเมนต์คอนกรีตทุกชิ้นให้แนบสนิทเข้าหากัน เปรียบได้กับการใช้มือบีบก้อนหนังสือหลายเล่มเข้าด้วยกันจนสามารถยกขึ้นเป็นชุดเดียวได้

แรงอัดนี้มีความสำคัญอย่างมาก เพราะคอนกรีตมีความสามารถในการรับแรงอัดได้ดี แต่รับแรงดึงได้ไม่ดีนัก เมื่อสะพานรับน้ำหนักจากรถยนต์ พื้นสะพานจะเกิดการโก่งตัวและสร้างแรงดึงบางส่วนขึ้นภายในเนื้อคอนกรีต ระบบอัดแรงจึงช่วยสร้างแรงอัดล่วงหน้าเพื่อต้านกับแรงดึงที่จะเกิดขึ้นในภายหลัง ทำให้โครงสร้างรับน้ำหนักได้มากขึ้น ลดการแตกร้าว และสามารถสร้างช่วงสะพานที่ยาวขึ้นโดยไม่จำเป็นต้องใช้เสาถี่จนเกินไป

หลังจากดึงลวดอัดแรงจนได้ค่าที่กำหนดแล้ว ลวดเหล่านี้จะต้องถูกยึดเอาไว้อย่างมั่นคงด้วยชุดยึดปลายลวดอัดแรง หรือ Anchorage ซึ่งมักประกอบด้วยหัวสมอ แผ่นรับแรง และลิ่มเหล็กขนาดเล็กที่ออกแบบมาให้จับลวดได้แน่นยิ่งขึ้นเมื่อมีแรงดึง

ชุดยึดเหล่านี้ต้องรับแรงมหาศาลจากลวดเหล็กและถ่ายแรงเข้าสู่เนื้อคอนกรีตโดยรอบอย่างสม่ำเสมอ หากการติดตั้งคลาดเคลื่อนหรือวัสดุไม่ได้มาตรฐาน แรงอัดภายในโครงสร้างอาจลดลงและส่งผลต่อความสามารถในการรับน้ำหนักของสะพานได้ ดังนั้นทุกขั้นตอนจึงต้องมีการตรวจสอบทั้งค่าการยืดตัวของลวด แรงดึง และตำแหน่งของชุดยึดอย่างละเอียด

บริเวณรอยต่อระหว่างเซกเมนต์คอนกรีตก็มีความสำคัญไม่แพ้กัน ผิวหน้าของแต่ละชิ้นมักได้รับการออกแบบให้มีสันและร่องซึ่งประกบเข้าหากันคล้ายตัวต่อ ช่วยจัดตำแหน่งไม่ให้ชิ้นส่วนเลื่อนออกจากแนว และช่วยถ่ายแรงเฉือนระหว่างเซกเมนต์

ในหลายระบบจะมีการทากาวอีพ็อกซีชนิดพิเศษลงบนผิวรอยต่อก่อนประกอบ กาวนี้ไม่ได้ทำหน้าที่แทนลวดอัดแรง แต่ช่วยอุดช่องว่าง ป้องกันน้ำและความชื้นแทรกซึม และทำให้รอยต่อแนบสนิทยิ่งขึ้น เมื่อแรงอัดจากสายเคเบิลกดชิ้นส่วนทั้งหมดเข้าหากัน รอยต่อจึงสามารถถ่ายแรงได้อย่างมีประสิทธิภาพ

อีกขั้นตอนหนึ่งที่มีความสำคัญต่ออายุการใช้งานของโครงสร้าง คือการอัดน้ำปูนหรือ Grouting ภายในท่อที่ร้อยลวดอัดแรง หลังจากลวดถูกดึงและยึดเรียบร้อยแล้ว วิศวกรจะฉีดปูนเกร้าท์ที่มีคุณสมบัติไหลตัวได้ดีเข้าไปเติมเต็มช่องว่างรอบเส้นลวด

ปูนเกร้าท์ทำหน้าที่หลายประการ ทั้งช่วยป้องกันน้ำและอากาศไม่ให้สัมผัสกับลวดเหล็ก ลดความเสี่ยงของการเกิดสนิม และช่วยยึดลวดอัดแรงให้ทำงานร่วมกับเนื้อคอนกรีตโดยรอบ หากภายในท่อมีโพรงหรือเติมปูนไม่เต็ม ความชื้นอาจสะสมอยู่ภายในและก่อให้เกิดการกัดกร่อนของลวดได้ในระยะยาว การควบคุมคุณภาพของงานอัดปูนจึงเป็นขั้นตอนที่ต้องใช้ความระมัดระวังอย่างมาก

แม้ว่าคานสะพานจะถูกเชื่อมประสานให้แข็งแรงเพียงใด แต่โครงสร้างทั้งหมดก็ไม่สามารถยึดตายตัวโดยไม่ขยับเลย เพราะคอนกรีตและเหล็กมีการยืดและหดตัวตามการเปลี่ยนแปลงของอุณหภูมิ

ในวันที่อากาศร้อนจัด สะพานอาจขยายตัวยาวขึ้น ส่วนในช่วงที่อากาศเย็นลง โครงสร้างจะหดตัวกลับ แม้การเปลี่ยนแปลงของวัสดุแต่ละเมตรจะมีขนาดเพียงเล็กน้อย แต่เมื่อรวมกันตลอดความยาวหลายร้อยเมตรหรือหลายกิโลเมตร การเคลื่อนตัวอาจมีขนาดมากพอที่จะทำให้เกิดรอยแตกร้าวหรือแรงดันสะสมอย่างรุนแรงได้

วิศวกรจึงต้องติดตั้ง “รอยต่อขยายตัว” หรือ Expansion Joint คั่นไว้ระหว่างช่วงของสะพาน รอยต่อนี้ช่วยให้ปลายสะพานแต่ละช่วงสามารถเคลื่อนเข้าออกได้ตามการยืดหดของวัสดุ โดยยังคงทำให้รถสามารถวิ่งผ่านได้อย่างต่อเนื่อง

รอยต่อขยายตัวมีหลายรูปแบบ ตั้งแต่รอยต่อยางเสริมเหล็ก รอยต่อแบบแผ่นเหล็ก ไปจนถึงรอยต่อแบบโมดูลาร์หรือแบบฟันปลาสำหรับสะพานที่มีการเคลื่อนตัวมาก เสียง “กึก” ที่ผู้ขับขี่มักได้ยินเมื่อรถแล่นผ่านบริเวณรอยต่อของสะพาน ก็มักเกิดจากการผ่านอุปกรณ์ชนิดนี้นั่นเอง

ใต้คานสะพานยังมีองค์ประกอบสำคัญอีกชนิดหนึ่งซึ่งคนทั่วไปแทบมองไม่เห็น นั่นคือ “แบริ่งรองรับสะพาน” หรือ Bridge Bearing ซึ่งติดตั้งอยู่ระหว่างคานสะพานกับหัวเสา

อุปกรณ์นี้ทำหน้าที่รับน้ำหนักมหาศาลจากพื้นและคานสะพาน แล้วถ่ายลงสู่เสาและฐานราก นอกจากนี้ยังต้องเปิดโอกาสให้คานสามารถหมุนหรือเคลื่อนตัวเล็กน้อยได้ตามแรงจากรถยนต์ อุณหภูมิ ลม หรือการทรุดตัวของโครงสร้าง

แบริ่งบางชนิดทำจากยางสลับชั้นกับแผ่นเหล็ก เพื่อให้สามารถยืดหยุ่นและรองรับการหมุนตัวได้ ขณะที่บางชนิดใช้แผ่นวัสดุที่มีแรงเสียดทานต่ำเพื่อช่วยให้คานเลื่อนไปมาได้อย่างควบคุม หากสะพานไม่มีแบริ่งรองรับที่เหมาะสม การขยายตัวหรือการสั่นสะเทือนอาจส่งแรงโดยตรงเข้าสู่เสาและทำให้โครงสร้างแตกร้าวหรือเสียหายได้

นอกจากการรับน้ำหนักรถในแนวดิ่งแล้ว ทางด่วนยกระดับยังต้องรับมือกับแรงอีกหลายรูปแบบ ทั้งแรงเบรกของรถ แรงเหวี่ยงจากทางโค้ง แรงลม แรงสั่นสะเทือนจากการจราจร และในบางพื้นที่ยังต้องออกแบบให้ทนต่อแรงแผ่นดินไหวด้วย ทุกชิ้นส่วนจึงต้องได้รับการคำนวณให้ทำงานร่วมกัน ตั้งแต่พื้นสะพาน คาน เสา แบริ่ง รอยต่อ ไปจนถึงฐานรากใต้ดิน

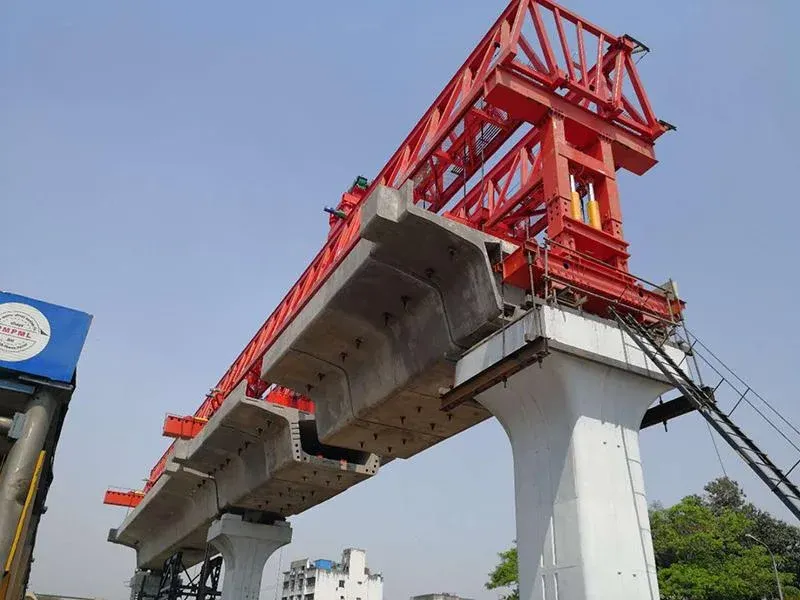

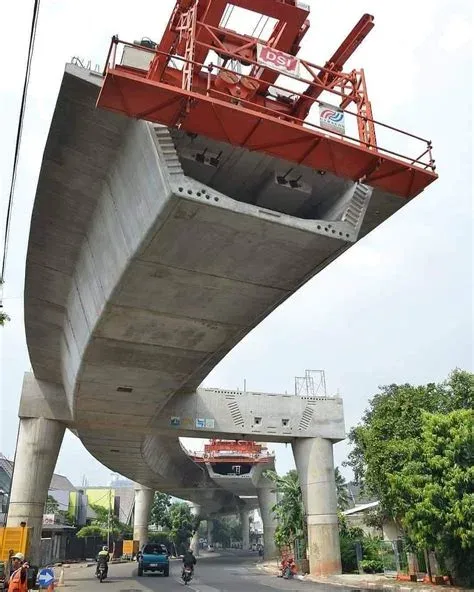

ในระหว่างการก่อสร้าง เซกเมนต์คอนกรีตอาจถูกยกขึ้นด้วยเครนขนาดใหญ่ หรือใช้อุปกรณ์ที่เรียกว่า Launching Girder ซึ่งเป็นโครงเหล็กยักษ์ที่เคลื่อนตัวไปตามแนวสะพานและช่วยยกชิ้นส่วนขึ้นประกอบทีละชิ้น วิธีนี้ช่วยลดการกีดขวางการจราจรด้านล่าง และเหมาะอย่างยิ่งสำหรับงานก่อสร้างในเขตเมืองที่มีพื้นที่จำกัด

แต่ละเซกเมนต์ต้องถูกวางในตำแหน่งอย่างแม่นยำ เพราะความคลาดเคลื่อนเพียงเล็กน้อยอาจสะสมจนทำให้แนวสะพานผิดตำแหน่งได้ วิศวกรจึงต้องตรวจวัดระดับ แนวโค้ง และตำแหน่งของชิ้นส่วนตลอดกระบวนการ ก่อนจะดึงลวดอัดแรงเพื่อยึดทุกชิ้นเข้าไว้ด้วยกันอย่างถาวร

เมื่อมองจากภายนอก ทางด่วนยกระดับอาจดูเหมือนแท่งคอนกรีตขนาดใหญ่ที่แข็งทื่อและไม่มีการเคลื่อนไหว แต่ในความเป็นจริง โครงสร้างเหล่านี้ถูกออกแบบให้สามารถยืด หด เลื่อน หมุน และสั่นไหวได้เล็กน้อยอย่างเป็นระบบ ความแข็งแรงของสะพานจึงไม่ได้เกิดจากการทำให้ทุกอย่างหยุดนิ่ง หากเกิดจากการควบคุมให้แต่ละส่วนเคลื่อนไหวได้ในขอบเขตที่ปลอดภัย

ความมั่นคงของทางด่วนยกระดับจึงเป็นผลจากการทำงานร่วมกันขององค์ประกอบจำนวนมาก ตั้งแต่ลวดเหล็กแรงดึงสูงที่ซ่อนอยู่ภายในคอนกรีต ชุดยึดปลายลวด ปูนเกร้าท์ รอยต่อขยายตัว แบริ่งรองรับ ไปจนถึงการตรวจสอบและบำรุงรักษาตลอดอายุการใช้งาน

เบื้องใต้พื้นถนนที่รถนับหมื่นคันแล่นผ่านในแต่ละวัน จึงไม่ได้มีเพียงคอนกรีตและเหล็กเท่านั้น แต่ยังเต็มไปด้วยหลักฟิสิกส์ การคำนวณ และความละเอียดรอบคอบของวิศวกร โครงสร้างที่ดูเรียบง่ายจากระยะไกลเหล่านี้ คือผลลัพธ์ของการออกแบบที่ทำให้ชิ้นส่วนคอนกรีตนับร้อยชิ้นประสานกันเป็นหนึ่งเดียว และกลายเป็นเส้นเลือดสำคัญที่ช่วยให้เมืองทั้งเมืองเคลื่อนไหวต่อไปได้อย่างปลอดภัย
