ทำไมหน้าจอมือถือจึงรู้ว่าเรากำลังแตะตรงไหน?

เขียนโดย dukedick



เคยสงสัยไหมว่า เพียงเราวางปลายนิ้วลงบนหน้าจอสมาร์ตโฟน หรือเลื่อนนิ้วผ่านกระจกเบา ๆ โทรศัพท์ก็สามารถรู้ตำแหน่งที่สัมผัสได้อย่างแม่นยำแทบจะทันที ทั้งที่บนหน้าจอไม่มีปุ่มกดหรือกลไกเคลื่อนไหวให้เห็นเลยแม้แต่น้อย

ความลับของมันไม่ได้อยู่ที่การตรวจจับ “น้ำหนัก” จากนิ้วมือ แต่เป็นการตรวจจับการเปลี่ยนแปลงของ ความจุไฟฟ้า หรือ Capacitance ด้วยเทคโนโลยีที่เรียกว่า หน้าจอสัมผัสแบบคาปาซิทีฟ ซึ่งเป็นระบบที่ใช้กันอย่างแพร่หลายในสมาร์ตโฟนและแท็บเล็ตสมัยใหม่

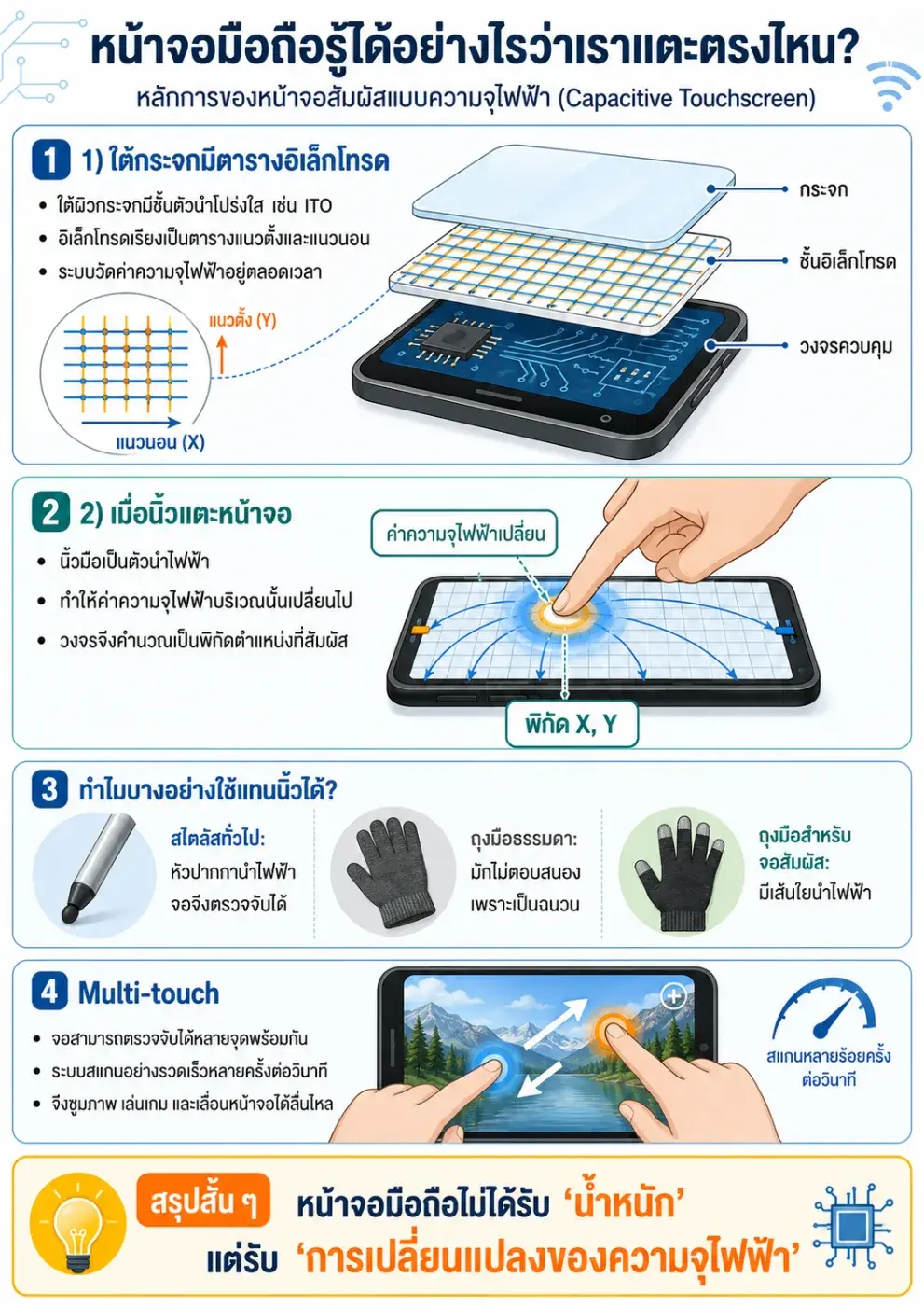

ใต้กระจกหน้าจอมีชั้นตัวนำไฟฟ้าโปร่งใสวางเรียงตัวเป็นแนวตารางตามแกนตั้งและแกนนอน วัสดุที่นิยมใช้คืออินเดียมทินออกไซด์ หรือ ITO เนื่องจากสามารถนำไฟฟ้าได้ ขณะเดียวกันก็มีความโปร่งใสเพียงพอให้แสงจากจอภาพลอดผ่านขึ้นมาได้ ตารางอิเล็กโทรดเหล่านี้ทำหน้าที่สร้างและตรวจวัดสนามไฟฟ้าเล็ก ๆ กระจายอยู่ทั่วพื้นที่ของหน้าจอ

เมื่อยังไม่มีสิ่งใดสัมผัสหน้าจอ วงจรควบคุมจะทราบค่าความจุไฟฟ้าพื้นฐานของอิเล็กโทรดแต่ละตำแหน่งอยู่แล้ว แต่เมื่อเรานำปลายนิ้วมาแตะ ร่างกายมนุษย์ซึ่งประกอบด้วยน้ำและสารละลายต่าง ๆ สามารถมีปฏิสัมพันธ์ทางไฟฟ้ากับสนามของเซ็นเซอร์ได้ ปลายนิ้วจึงทำให้ค่าความจุไฟฟ้าบริเวณนั้นเปลี่ยนแปลงไปเล็กน้อย



วงจรควบคุมหน้าจอจะตรวจพบความเปลี่ยนแปลงดังกล่าว แล้วเปรียบเทียบสัญญาณจากแนวอิเล็กโทรดหลายเส้น เพื่อคำนวณออกมาเป็นพิกัดตามแนวนอนและแนวตั้ง จากนั้นจึงส่งตำแหน่งไปยังระบบปฏิบัติการให้ตีความว่า ผู้ใช้กำลังกดปุ่ม เลื่อนหน้าจอ พิมพ์ข้อความ หรือออกคำสั่งบางอย่างอยู่ กระบวนการทั้งหมดเกิดขึ้นรวดเร็วมากจนเรารู้สึกว่าภาพบนหน้าจอตอบสนองไปพร้อมกับการเคลื่อนไหวของนิ้ว

ด้วยเหตุนี้ หน้าจอแบบคาปาซิทีฟจึงแทบไม่ต้องอาศัยแรงกด เพียงให้ปลายนิ้วสัมผัสหรือเข้าใกล้พื้นผิวในระยะที่ระบบตรวจจับได้ก็เพียงพอแล้ว อย่างไรก็ตาม สมาร์ตโฟนบางรุ่นอาจประเมินความแรงของการแตะจากข้อมูลอื่นร่วมด้วย เช่น ขนาดพื้นที่สัมผัส ระยะเวลาที่กด หรือข้อมูลจากเซ็นเซอร์และปากกาดิจิทัล แต่สิ่งนี้แตกต่างจากหน้าจอแรงกดแบบดั้งเดิมที่ต้องกดให้ชั้นวัสดุสองชั้นสัมผัสกันจริง ๆ

ทำไมปากกาบางชนิดจึงใช้กับหน้าจอได้?

ปากกาสไตลัสราคาทั่วไปที่เรียกว่า Passive Capacitive Stylus มักมีหัวทำจากยาง โฟม หรือพอลิเมอร์ที่นำไฟฟ้าได้ เมื่อผู้ใช้จับตัวปากกา วัสดุนำไฟฟ้าจะช่วยเชื่อมต่อทางไฟฟ้าระหว่างมือกับหน้าจอ ทำให้ระบบตรวจพบการเปลี่ยนแปลงของค่าความจุได้คล้ายกับการใช้ปลายนิ้ว

สาเหตุที่หัวปากกาชนิดนี้มักมีขนาดค่อนข้างใหญ่ ก็เพราะหน้าจอทั่วไปถูกออกแบบให้ตรวจจับพื้นที่สัมผัสใกล้เคียงกับปลายนิ้ว หากใช้วัสดุปลายเล็กเกินไป สัญญาณที่เกิดขึ้นอาจอ่อนจนเซ็นเซอร์ตรวจจับได้ไม่ดี ปากกาประเภทนี้จึงเหมาะกับการแตะ เลื่อน หรือเขียนแบบทั่วไป แต่ไม่สามารถให้ข้อมูลละเอียดเรื่องแรงกด มุมเอียง หรือการวางฝ่ามือได้เท่าปากกาที่ออกแบบมาเฉพาะ

ส่วน Active Stylus อย่าง Apple Pencil และปากกาดิจิทัลในระบบอื่น ๆ จะทำงานร่วมกับวงจรและเทคโนโลยีเฉพาะของอุปกรณ์ สามารถส่งข้อมูลตำแหน่ง แรงกด มุมเอียง และสถานะต่าง ๆ ไปยังเครื่องได้ จึงให้เส้นที่แม่นยำและเป็นธรรมชาติกว่าสไตลัสแบบธรรมดา

สำหรับปากกาในระบบ EMR หรือ Electromagnetic Resonance ของ Wacom จะมีชั้นเซ็นเซอร์แม่เหล็กไฟฟ้าอยู่ใต้จอ สนามจากเซ็นเซอร์สามารถจ่ายพลังงานให้วงจรและขดลวดขนาดเล็กภายในปากกาได้ ปากกาจึงไม่จำเป็นต้องใช้แบตเตอรี่ในตัว พร้อมส่งข้อมูลตำแหน่งและแรงกดกลับไปยังเครื่องได้อย่างละเอียด เทคโนโลยีนี้ถูกนำไปใช้กับอุปกรณ์วาดภาพและอุปกรณ์พกพาหลายรุ่น รวมถึง S Pen บางระบบของ Samsung ด้วย

เหตุใดถุงมือธรรมดาจึงใช้แตะหน้าจอไม่ได้?

เมื่อเราใส่ถุงมือผ้าหรือถุงมือกันหนาวหนา ๆ วัสดุของถุงมือจะทำหน้าที่เป็นฉนวน ขัดขวางปฏิสัมพันธ์ทางไฟฟ้าระหว่างนิ้วกับชั้นเซ็นเซอร์ หน้าจอจึงอาจไม่พบการเปลี่ยนแปลงของค่าความจุและไม่ตอบสนองต่อการแตะ

ถุงมือสำหรับใช้กับหน้าจอสัมผัสจึงมักเย็บเส้นใยนำไฟฟ้าไว้บริเวณปลายนิ้ว เพื่อช่วยส่งผลทางไฟฟ้าจากมือผ่านเนื้อผ้าไปยังหน้าจอ สมาร์ตโฟนบางรุ่นยังมีโหมดเพิ่มความไวของการสัมผัส ซึ่งอาจช่วยให้ใช้งานผ่านถุงมือบางชนิดได้ แต่ประสิทธิภาพจะแตกต่างกันตามวัสดุและความหนาของถุงมือ

ครั้งหนึ่งเคยมีเรื่องเล่าขำขันเกี่ยวกับผู้ใช้โทรศัพท์ในเมืองหนาวที่นำ “ไส้กรอก” มาแตะหน้าจอแทนนิ้ว เนื่องจากภายในมีทั้งน้ำและเกลือ จึงสามารถรบกวนสนามไฟฟ้าได้มากพอให้หน้าจอบางเครื่องตรวจจับ อย่างไรก็ตาม วิธีนี้เป็นเพียงเกร็ดแปลกจากโลกเทคโนโลยี ไม่เหมาะสำหรับใช้งานจริง เพราะอาจทิ้งคราบไขมัน ความชื้น และเกลือไว้บนตัวเครื่อง ควรใช้ปากกาสไตลัสหรือถุงมือสำหรับหน้าจอโดยตรงจะปลอดภัยกว่า

ความลับของการซูมภาพด้วยสองนิ้ว

หน้าจอสมัยใหม่ไม่ได้ตรวจจับได้เพียงจุดเดียว แต่สามารถตรวจวัดการเปลี่ยนแปลงตามจุดตัดต่าง ๆ ของตารางอิเล็กโทรดพร้อมกัน จึงแยกตำแหน่งนิ้วหลายจุดออกจากกันได้ เทคโนโลยีนี้เรียกว่า Multi-touch

เมื่อเราวางนิ้วสองนิ้วลงบนภาพแล้วกางออก ระบบจะติดตามพิกัดและระยะห่างระหว่างนิ้วอย่างต่อเนื่อง ซอฟต์แวร์จึงตีความว่าเราต้องการขยายภาพ หากหุบนิ้วเข้าหากันก็จะเข้าใจว่าเราต้องการย่อภาพ เช่นเดียวกับการหมุนวัตถุ การควบคุมเกม หรือการเล่นเครื่องดนตรีเสมือนบนหน้าจอ

เบื้องหลังการแตะที่ดูธรรมดาจึงเป็นการทำงานร่วมกันระหว่างชั้นอิเล็กโทรดโปร่งใส วงจรวัดสัญญาณ ตัวประมวลผล และซอฟต์แวร์ที่ต้องคำนวณข้อมูลอย่างรวดเร็วและต่อเนื่อง ทุกครั้งที่นิ้วเคลื่อนที่เพียงเล็กน้อย โทรศัพท์ก็กำลังวัดความเปลี่ยนแปลงทางไฟฟ้า แปลงมันเป็นพิกัด และส่งคำสั่งไปยังแอปพลิเคชันภายในเวลาเพียงเสี้ยววินาที

หน้าจอกระจกเรียบ ๆ ที่เราสัมผัสอยู่ทุกวัน จึงไม่ได้เป็นเพียงพื้นผิวสำหรับแสดงภาพเท่านั้น แต่ยังเป็นตารางเซ็นเซอร์ไฟฟ้าความละเอียดสูงที่คอย “มองเห็น” การเคลื่อนไหวของนิ้วเราอยู่ตลอดเวลานั่นเอง
