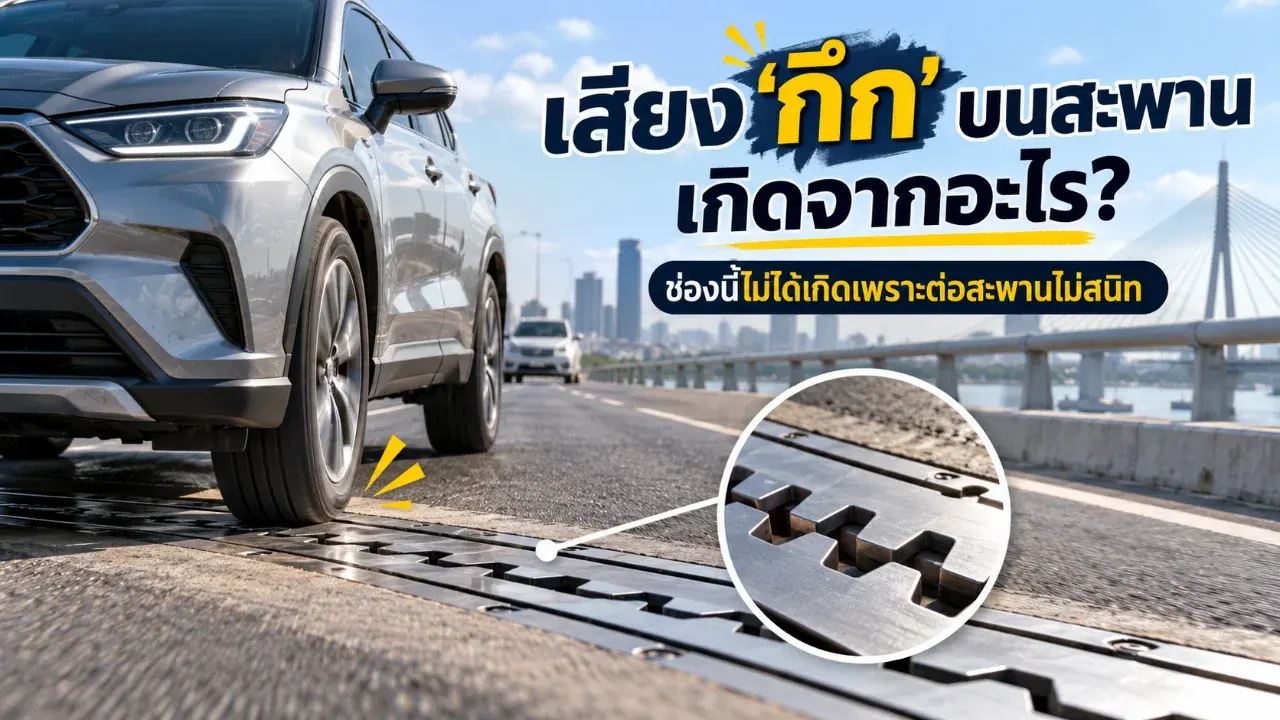

ทำไมเวลารถวิ่งข้ามสะพานถึงมีช่วง “กึก” ตรงรอยต่อ? ช่องนั้นไม่ได้เกิดเพราะสะพานต่อไม่สนิท
เวลาขับรถขึ้นสะพาน บางแห่งจะมีอยู่จังหวะหนึ่งที่ล้อผ่านแล้วได้ยินเสียง
“กึก”
บางแห่งเป็นเส้นตรงธรรมดา
บางแห่งเห็นเป็นแผ่นเหล็ก
และบางสะพานมีซี่โลหะสลับกันเหมือนฟันขนาดใหญ่
ถ้ามองผ่าน ๆ มันดูเหมือนช่องที่สร้างสะพานมาแล้ว “ต่อกันไม่สนิท”
แต่จริง ๆ แล้วช่องนั้นอาจอยู่ตรงนั้น เพราะวิศวกรตั้งใจไม่ให้สะพานติดกันตายตัว

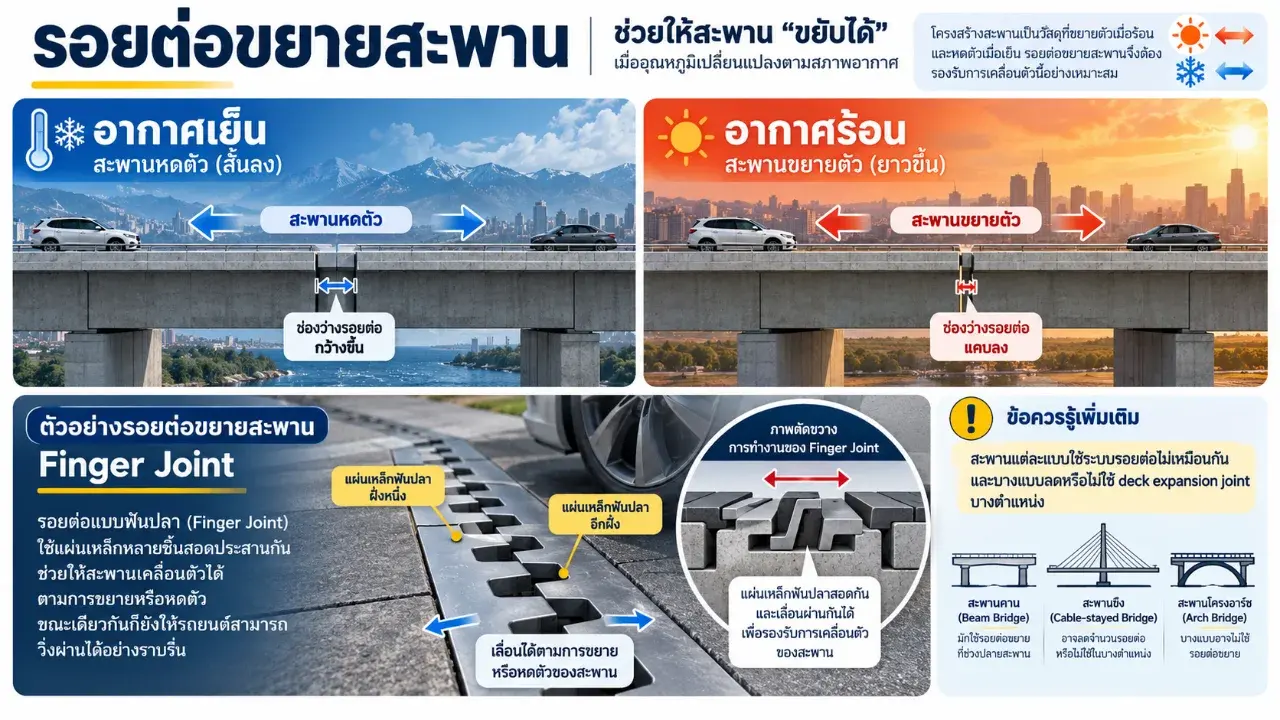

☀️ เพราะสะพานไม่ได้ยาวเท่าเดิมตลอดเวลา
วัสดุอย่างเหล็กและคอนกรีตมีการเปลี่ยนขนาดเมื่ออุณหภูมิเปลี่ยน
เมื่อร้อนขึ้น โครงสร้างมีแนวโน้มขยายตัว
เมื่อเย็นลง ก็หดตัว
ถ้าเป็นชิ้นวัสดุสั้น ๆ การเปลี่ยนแปลงนี้อาจดูเล็กมาก
แต่เมื่อสิ่งนั้นกลายเป็น สะพานยาวหลายสิบหรือหลายร้อยเมตร การเปลี่ยนขนาดเล็ก ๆ ต่อหน่วยก็สะสมจนกลายเป็น movement ที่ต้องออกแบบรองรับจริง
เพราะฉะนั้นสิ่งที่ดูเหมือน “รอยต่อ” จึงไม่ใช่ความบกพร่องเสมอไป
มันอาจเป็น พื้นที่ที่เผื่อไว้ให้สะพานขยับได้
↔️ รอยต่อจึงไม่ใช่ “ช่องเสีย” แต่เป็นพื้นที่ให้สะพานขยับ
ลองนึกว่ามีสะพานยาว ๆ สองส่วนต่อชนกันแบบแน่นสนิท โดยไม่เหลือพื้นที่ให้เกิด movement เลย
เมื่อโครงสร้างพยายามขยายตัว แต่ไม่มีที่ให้ขยับ แรงก็ต้องไปสะสมที่ส่วนอื่นแทน
ตรงนี้เองที่ Expansion Joint เข้ามามีบทบาท
มันทำหน้าที่เหมือนจุดที่บอกกับโครงสร้างว่า
“ถ้าจะยืดหรือหด ให้มาขยับตรงนี้”
แทนที่จะปล่อยให้การเคลื่อนตัวไปสร้างแรงเค้นหรือความเสียหายที่ตำแหน่งอื่นของสะพาน
🦷 แล้วรอยต่อที่ดูเหมือน “ฟัน” มีไว้ทำไม?
บางสะพานจะไม่ได้ใช้แค่รอยแยกธรรมดา แต่ใช้รอยต่อโลหะที่มีซี่สอดเข้าหากันคล้ายฟันหวี
สิ่งนี้เรียกว่า Finger Joint
แทนที่จะปล่อยให้เป็นช่องว่างกว้าง ๆ ระหว่างสะพานสองฝั่ง แผ่นเหล็กจากสองด้านจะยื่นเข้ามาสลับกัน
ข้อดีคือสะพานยังมีพื้นที่ให้ ซี่จากสองฝั่งเลื่อนเข้า–ออกสัมพันธ์กัน
ขณะเดียวกัน พื้นผิวด้านบนก็ยังมีชิ้นส่วนรองรับล้อรถมากกว่าการปล่อยให้เป็นช่องเปิดโล่ง
ดังนั้นสิ่งที่ดูเหมือนฟันเหล็กแปลก ๆ บนถนน จึงกำลังทำสองงานพร้อมกัน
ให้สะพานเคลื่อนตัวได้
และ
ให้รถยังวิ่งข้ามบริเวณนั้นได้
🚗 แล้วเสียง “กึก” ตอนรถผ่านมาจากไหน?
แม้รอยต่อจะถูกออกแบบให้ผิวทางต่อเนื่องที่สุดเท่าที่เหมาะสม แต่ตรงนั้นก็ยังเป็นจุดเปลี่ยนระหว่างชิ้นส่วนโครงสร้าง
เมื่อยางรถวิ่งผ่านบริเวณที่มีช่องว่าง แผ่นเหล็ก หรือความแข็งของวัสดุที่ต่างกันเล็กน้อย จึงเกิดเสียงและแรงสะเทือนสั้น ๆ ที่เรารับรู้เป็น
“กึก”
นั่นไม่ได้แปลว่าสะพานมีปัญหาโดยอัตโนมัติ
ในหลายกรณี มันเป็นเพียงผลตามปกติของการที่รถวิ่งผ่านระบบรอยต่อที่ออกแบบมาเพื่อรองรับการเคลื่อนตัวของสะพาน
💧 แต่รอยต่อที่ช่วยสะพาน ก็เป็นจุดที่ต้องดูแลมากเช่นกัน
เรื่องนี้มีมุมกลับที่น่าสนใจครับ
แม้รอยต่อจะช่วยเรื่องการขยายและหดตัวของโครงสร้าง แต่ตัวมันเองก็เป็นหนึ่งในชิ้นส่วนที่ต้องบำรุงรักษาอยู่เสมอ
เพราะถ้ารอยต่อเสื่อม น้ำรั่ว หรือชิ้นส่วนเสียหาย ปัญหาอาจลามไปกระทบส่วนรองรับหรือโครงสร้างด้านล่างได้
นี่จึงเป็นเหตุผลว่าทำไมงานออกแบบสะพานสมัยใหม่จำนวนหนึ่งพยายาม ลดจำนวนรอยต่อเท่าที่จำเป็น
บางระบบถึงขั้นออกแบบให้สะพานบางส่วนขยับผ่านความยืดหยุ่นขององค์ประกอบอื่น เพื่อลดการพึ่งพา expansion joint ในบางตำแหน่ง
🧠 สะพานที่แข็งแรง ไม่ได้แปลว่าต้อง “ขยับไม่ได้”
นี่อาจเป็นจุดที่น่าจำที่สุดของเรื่องนี้
เวลาเรานึกถึงสะพานที่แข็งแรง เรามักนึกถึงบางอย่างที่แน่น แข็ง และไม่เคลื่อนไหวเลย
แต่ในงานโครงสร้าง ความแข็งแรงไม่ได้หมายถึงการบังคับทุกอย่างให้อยู่นิ่งสนิท
บางครั้งวิธีป้องกันความเสียหายที่ดีกว่า คือ
รู้ว่าสิ่งนั้นจะต้องขยับ แล้วออกแบบพื้นที่ให้มันขยับอย่างควบคุมได้
ครั้งต่อไปถ้ารถวิ่งข้ามสะพานแล้วได้ยินเสียง “กึก” ตรงรอยต่อ ลองมองเส้นเหล็กตรงนั้นอีกทีครับ
สิ่งที่เหมือนเป็นช่องที่ “สร้างไม่ติดกัน”
อาจเป็นช่องที่ช่วยให้สะพานทั้งแห่ง อยู่ติดกันได้นานขึ้น ต่างหาก
แหล่งที่มา
Federal Highway Administration — Connection Details for PBES / Expansion Joints
อ้างอิง https://www.fhwa.dot.gov/bridge/prefab/if09010/appe.cfm
Federal Highway Administration — LRFD for Highway Bridge Superstructures Reference Manual
อ้างอิง https://www.fhwa.dot.gov/bridge/pubs/nhi15047.pdf
Federal Highway Administration — Engineering Design, Fabrication, and Erection of Prefabricated Bridge Elements and Systems
อ้างอิง https://www.fhwa.dot.gov/bridge/pubs/hif17019.pdf
Minnesota Department of Transportation — Bridge Construction Manual / Expansion Devices
อ้างอิง https://dot.state.mn.us/bridge/pdf/constrmanual/chapter350.pdf
