สะพานมีรอยต่อขวางเป็นช่วง ๆ ไว้ทำไม? ช่องนี้เปิดรับการยืดหดของโครงสร้าง

* รูปภาพใช้เพื่อประกอบเนื้อหาเท่านั้น อาจไม่ใช่ภาพเหตุการณ์จริงหรือภาพจริงจากเรื่องในบทความ

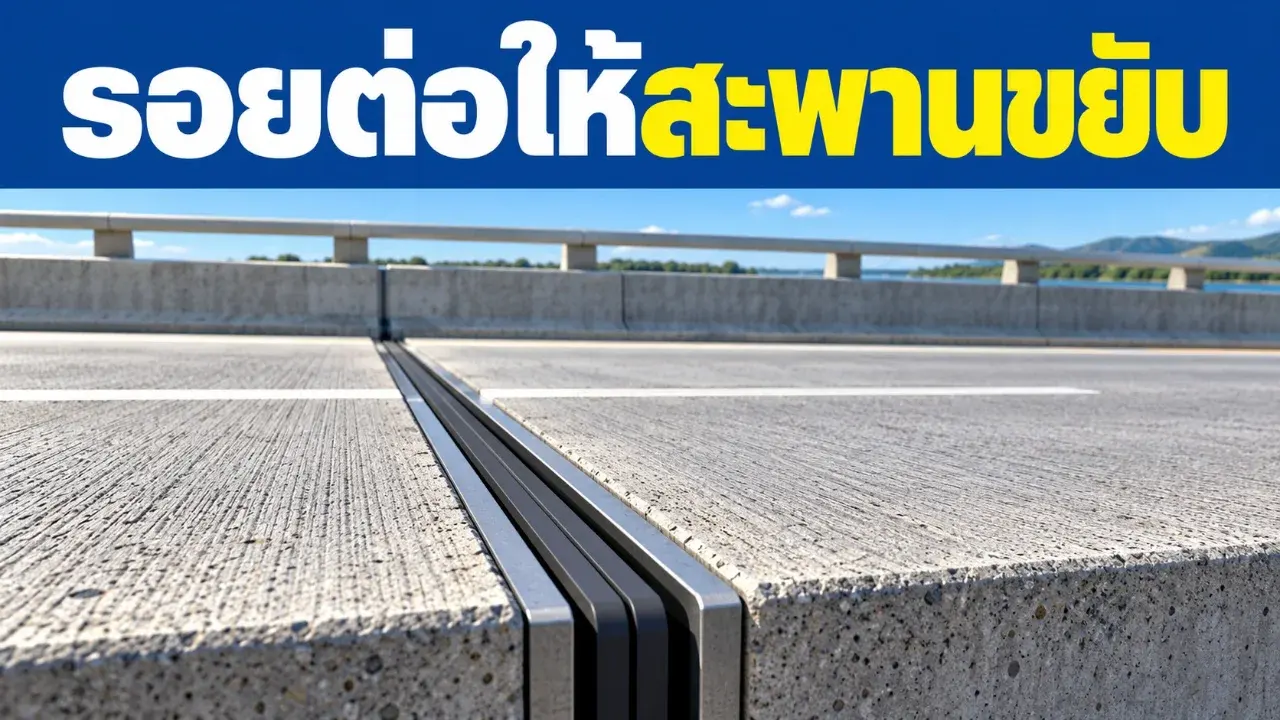

รอยต่อที่เห็นขวางถนนบนสะพานเปิดทางให้พื้นสะพานยืดและหดตามอุณหภูมิ โดยไม่บังคับให้คอนกรีตต่อเนื่องจนแตกร้าวเกินควร นี่คือหน้าที่หลักของรอยต่อเผื่อการเคลื่อนตัว แต่ละแบบรองรับระยะขยับได้ไม่เท่ากัน จึงต้องออกแบบให้เข้ากับโครงสร้างของสะพานแต่ละแห่ง

เมื่ออากาศและตัวสะพานร้อนขึ้น วัสดุของพื้นสะพานจะขยายตัว พออุณหภูมิลดก็หดกลับ หากทำพื้นถนนให้เชื่อมต่อแข็งตลอดช่วงโดยไม่มีจุดรองรับการเคลื่อนตัว แรงที่สะสมอาจทำให้คอนกรีตแตกร้าวหรือไปกดส่วนอื่นของโครงสร้าง รอยต่อจึงเป็นช่องที่ตั้งใจเว้นไว้ให้ส่วนปลายขยับได้ตามกรอบที่วิศวกรคำนวณ

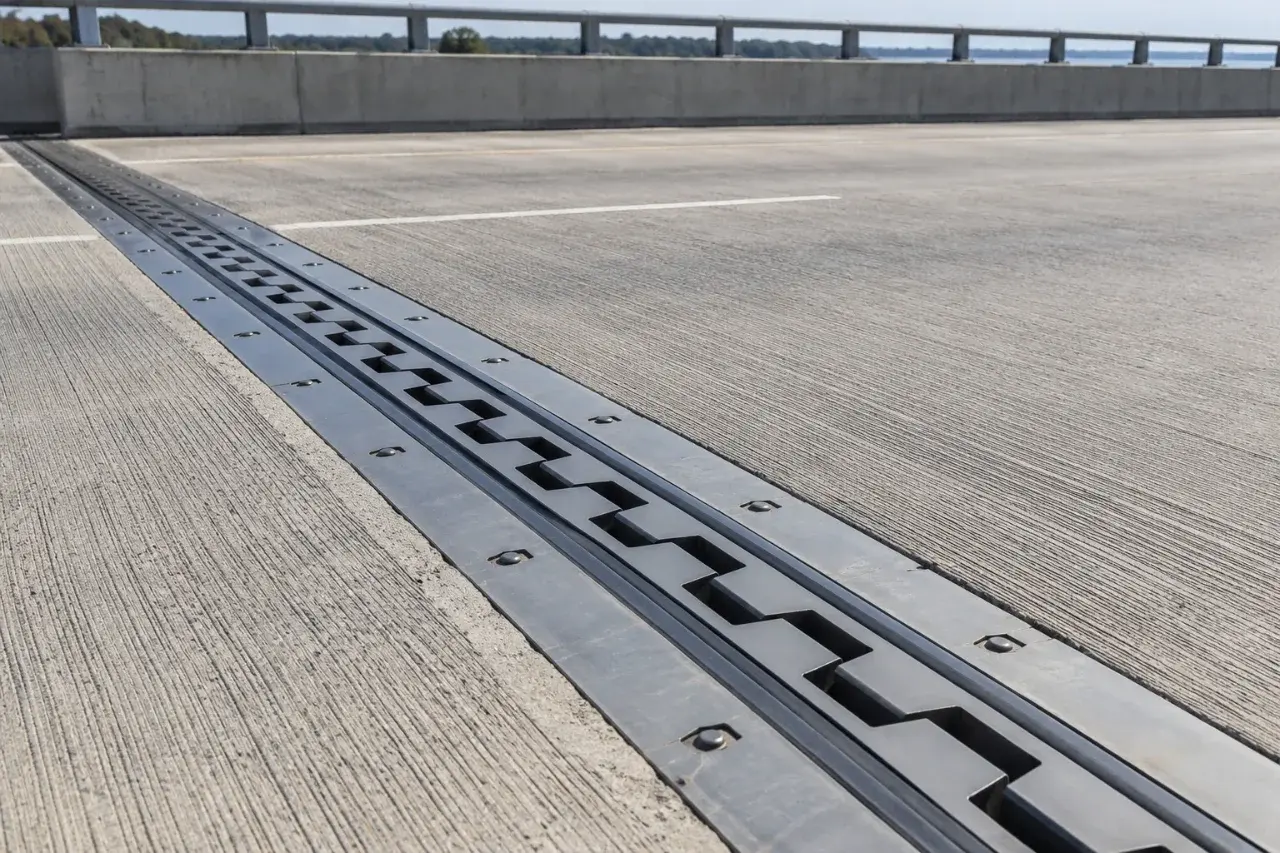

ช่องที่เห็นไม่ได้ปล่อยว่างเสมอไป หลายแบบมีวัสดุยืดหยุ่นหรือซีลปิดช่อง เพื่อรับการขยับและกันน้ำไหลลงไปยังคานหรืออุปกรณ์รองรับด้านล่าง คู่มือของสำนักงานบริหารทางหลวงกลางสหรัฐฯ อธิบายว่ารอยต่อขยายตัวช่วยให้ชิ้นส่วนคอนกรีตยืดและหดตามอุณหภูมิได้โดยไม่แตกร้าวมากเกินไป และมักมีวัสดุที่ยุบตัวได้อยู่ในรอยต่อ

รอยต่อกับตลับลูกปืนทำงานประสานกัน ตลับลูกปืนสะพานเชื่อมส่วนพื้นหรือคานด้านบนเข้ากับตอม่อและฐานรอง โดยบางชนิดยอมให้คานหมุนหรือเลื่อนได้ ส่วนรอยต่อจัดพื้นที่ให้ปลายพื้นสะพานเปลี่ยนตำแหน่งเมื่ออุณหภูมิเปลี่ยน ทั้งสองส่วนจึงต้องออกแบบสัมพันธ์กัน หากชิ้นหนึ่งเคลื่อนไม่ได้ตามที่วางแผนไว้ แรงอาจไปตกกับคาน ตอม่อ หรือฐานรองแทน

สะพานทุกแห่งไม่ได้มีรอยต่อให้เห็นเป็นช่วง ๆ บางแบบออกแบบให้พื้นสะพานต่อเนื่อง แล้วใช้หัวสะพานที่ขยับตามการเปลี่ยนความยาวแทน สำนักงานบริหารทางหลวงกลางสหรัฐฯ ระบุว่าโครงสร้างแบบนี้ช่วยลดจุดที่ต้องบำรุงรักษาวัสดุรอยต่อ แต่การเคลื่อนจากความร้อนยังเกิดขึ้น เพียงเปลี่ยนไปให้ส่วนเชื่อมต่อและหัวสะพานรับการขยับ

รอยต่อจึงต้องตรวจและดูแลตามแบบ หากซีลเสื่อมหรือรอยต่อเสีย น้ำและเศษวัสดุอาจผ่านลงไปทำให้คาน ตลับลูกปืน หรือส่วนรองรับเสื่อมสภาพได้ คู่มือ FHWA ระบุว่ารอยต่อที่เสียหายอาจเปิดทางให้เกิดการกัดกร่อนและความเสียหายกับชิ้นส่วนเหล่านี้ การเห็นแนวต่อบนถนนจึงไม่ได้แปลว่าสะพานชำรุด แต่สภาพของรอยต่อจริงต้องประเมินจากการตรวจของผู้เชี่ยวชาญ

ช่องขวางบนสะพานทำหน้าที่รองรับการเปลี่ยนความยาวและการเคลื่อนที่ที่แบบโครงสร้างกำหนดไว้ ขนาดและชนิดของรอยต่อจึงต่างกันตามช่วงสะพาน วัสดุ และระบบรองรับ ส่วนรอยต่อที่แตกร้าว หลุด หรือมีชิ้นส่วนเสียหายเป็นเรื่องที่ต้องแจ้งหน่วยงานดูแลสะพานให้ตรวจสอบ
