ปุ่มเปิดปิดมีทั้งขีดกับวงกลม สองสัญลักษณ์นี้หมายถึงอะไร?

* รูปภาพใช้เพื่อประกอบเนื้อหาเท่านั้น อาจไม่ใช่ภาพเหตุการณ์จริงหรือภาพจริงจากเรื่องในบทความ

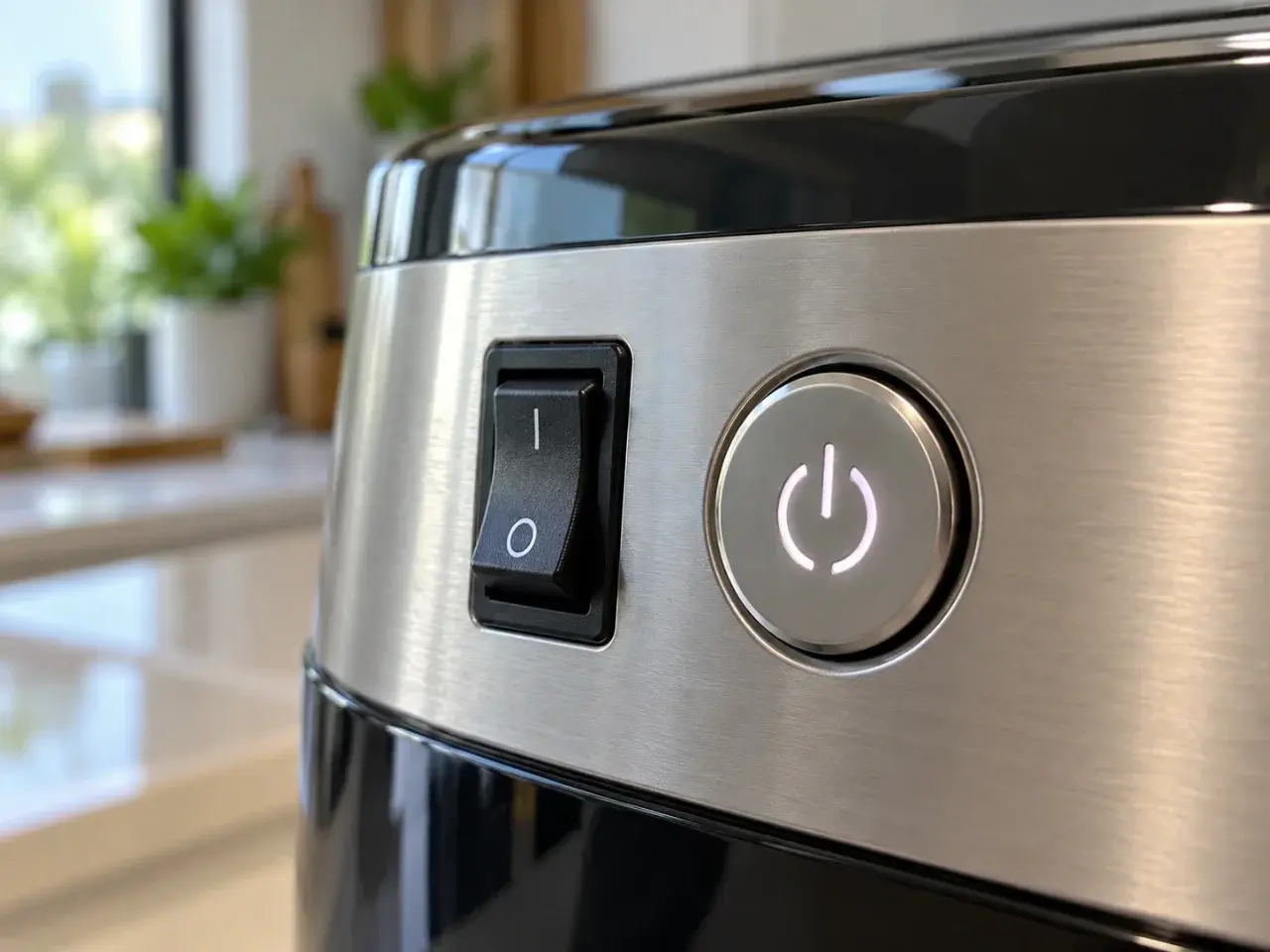

ปุ่มเปิดปิดบางรุ่นมีทั้งขีด วงกลม และสัญลักษณ์ผสม

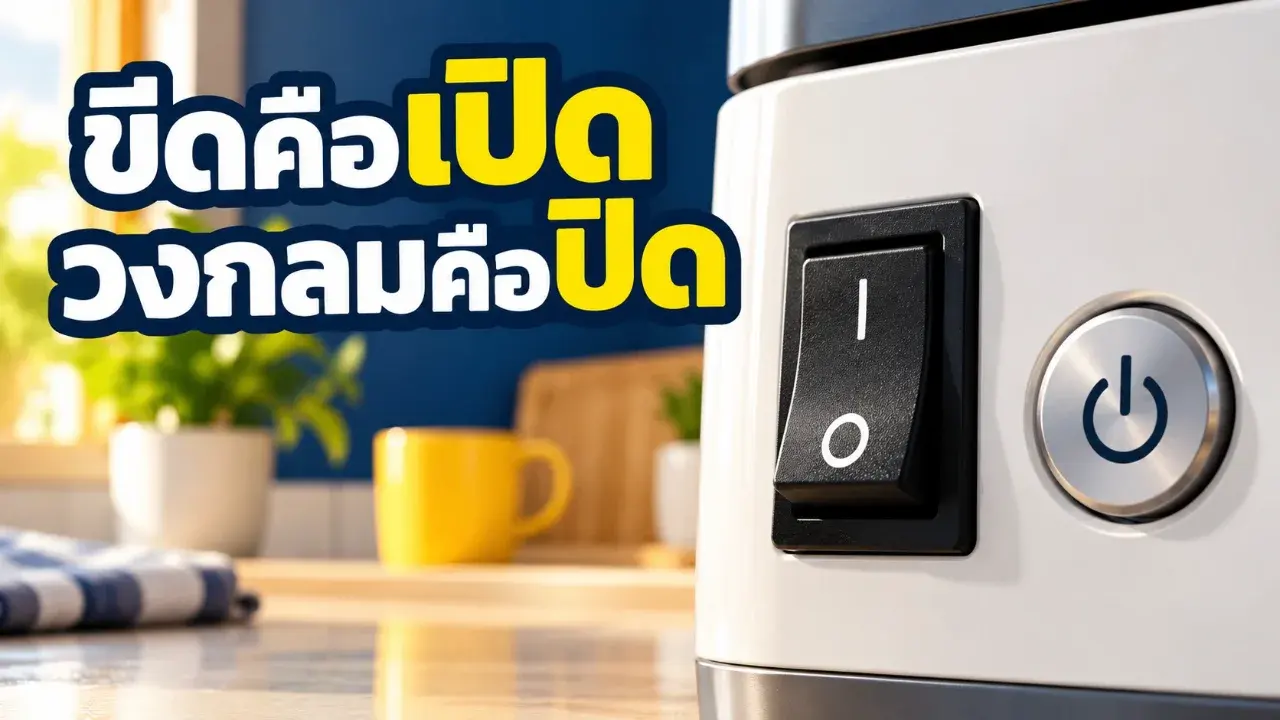

ขีดหมายถึง ON หรือเปิด ส่วนวงกลมหมายถึง OFF หรือปิด เอกสารตัวอย่างฐานข้อมูล IEC/ISO หน้า 5 ลงรหัส 5007 สำหรับ ON และ 5008 สำหรับ OFF

ถ้าเห็นเส้นตั้งอยู่ในวงแหวนที่เปิดด้านล่าง นั่นคือ Stand-by (5009) ใช้ระบุตำแหน่งสวิตช์ที่พาเครื่องเข้าสู่โหมดสแตนด์บาย ไม่ใช่เครื่องหมายปิดแบบวงกลมเดี่ยว

อีกแบบคือสัญลักษณ์ ON/OFF ที่รวมอยู่ในรูปเดียว สำหรับควบคุมด้วยปุ่ม ฐานข้อมูล IEC แยกไว้สองชนิด: แบบกดซ้ำแล้วสลับสถานะ (5010) และแบบปุ่มกด (5011)

ก่อนกด ลองสังเกตช่องเปิดด้านล่างของวงแหวนกับตำแหน่งเส้น จะช่วยแยกสัญลักษณ์สแตนด์บายออกจากปุ่มปิดได้
