ทำไมสะพานต้องมีช่องว่างตรงรอยต่อ?

* รูปภาพใช้เพื่อประกอบเนื้อหาเท่านั้น อาจไม่ใช่ภาพเหตุการณ์จริงหรือภาพจริงจากเรื่องในบทความ

รถที่วิ่งผ่านสะพานบางแห่งจะสะเทือนเป็นจังหวะตรงร่องขวางบนถนน บางคนอาจนึกว่าเป็นพื้นแยกหรือรอยร้าว ทั้งที่ร่องแบบนี้เป็นส่วนหนึ่งของแบบสะพานตั้งแต่แรก แล้วร่องนี้ช่วยรับการเปลี่ยนแปลงแบบไหน?

พื้นสะพานเจอทั้งน้ำหนักรถและการเปลี่ยนแปลงของอุณหภูมิ รอยต่อเผื่อให้ชิ้นส่วนคอนกรีตขยับเมื่ออากาศร้อนหรือเย็นลง เพื่อลดโอกาสที่พื้นจะดันกันจนแตกร้าว หน่วยงานทางหลวงสหรัฐฯ อธิบายว่ารอยต่อขยายตัวช่วยให้คอนกรีตยืดและหดตามอุณหภูมิได้โดยไม่เกิดรอยร้าวมากเกินไป

ลองนึกถึงวัสดุแผ่นยาวที่ยืดหรือหดได้เล็กน้อยเมื่ออุณหภูมิเปลี่ยน ถ้าสองส่วนขยับไม่ได้ แรงอาจสะสมจนคอนกรีตแตกร้าว ช่องรอยต่อจึงเผื่อระยะให้ส่วนต่าง ๆ เคลื่อนตามที่ออกแบบไว้

รอยต่อขยายตัวบางชนิดมี วัสดุบีบอัดได้อยู่ในช่องเพื่อเผื่อการขยับ และไม่เชื่อมเหล็กเสริมข้ามแนวนี้ ส่วนรอยต่อก่อสร้างเกิดขึ้นเมื่อต้องแบ่งงานเป็นช่วง ๆ และมักมีเหล็กเสริมพาดผ่านแนวต่อ จึงช่วยให้งานก่อสร้างเชื่อมต่อกัน ไม่ได้เผื่อการขยับจากอุณหภูมิแบบเดียวกับรอยต่อขยายตัว

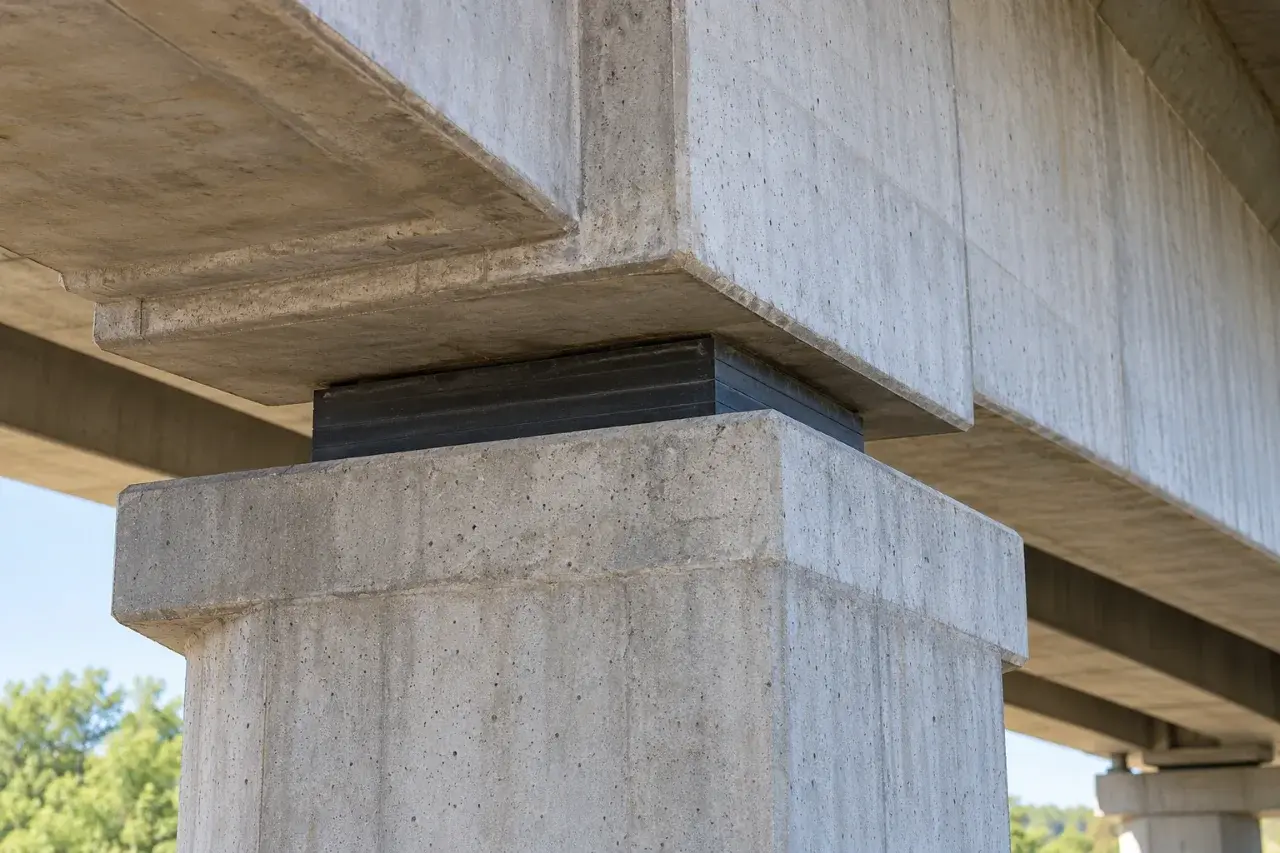

ใต้พื้นสะพานมีอุปกรณ์รองรับที่เชื่อมส่วนบนกับตอม่อ บางชนิดยอมให้โครงสร้างขยับเมื่ออุณหภูมิเปลี่ยนได้ด้วย การเคลื่อนจึงเป็นเรื่องที่ต้องออกแบบร่วมกันทั้งรอยต่อและจุดรองรับ ไม่ได้เกิดขึ้นเฉพาะตรงช่องบนผิวถนน แผ่นรองรับแบบยืดหยุ่นบางชนิดทำจากยางธรรมชาติหรือยางนีโอพรีน และอาจเสริมแผ่นเหล็กหรือวัสดุอื่นไว้ภายใน

ในงานคอนกรีตยังมีรอยต่อหดตัวที่ช่วยรองรับการหดของเนื้อคอนกรีต เพื่อลดการแตกร้าวมากเกินไป รอยต่อแต่ละแบบจึงทำงานต่างกัน แม้ร่องบนผิวถนนจะดูคล้ายกัน

ดังนั้น ร่องที่เห็นบนสะพานเป็นส่วนหนึ่งของวิธีจัดการการขยับของคอนกรีตเมื่ออุณหภูมิเปลี่ยน ความสะเทือนตอนขับผ่านอาจมาจากการวิ่งข้ามรอยต่อ แต่จากภาพหรือเสียงอย่างเดียวบอกไม่ได้ว่าสะพานมีความเสียหายหรือไม่
