ทำไมคิวอาร์โค้ดมีกรอบสี่เหลี่ยมใหญ่สามมุม

* รูปภาพใช้เพื่อประกอบเนื้อหาเท่านั้น อาจไม่ใช่ภาพเหตุการณ์จริงหรือภาพจริงจากเรื่องในบทความ

เวลาเล็งกล้องมือถือไปที่ป้ายซึ่งวางเอียง ภาพคิวอาร์โค้ดในจออาจกลายเป็นสี่เหลี่ยมเฉียงจนแทบเป็นรูปข้าวหลามตัด แต่เครื่องยังจับมันได้ ตรงมุมของลายมีกรอบใหญ่ซ้อนกันสามชุด ส่วนช่องอื่นเป็นจุดขาวดำขนาดเล็ก เมื่อภาพหมุนไปมา กล้องรู้ได้อย่างไรว่านี่คือโค้ดชิ้นเดียวกัน

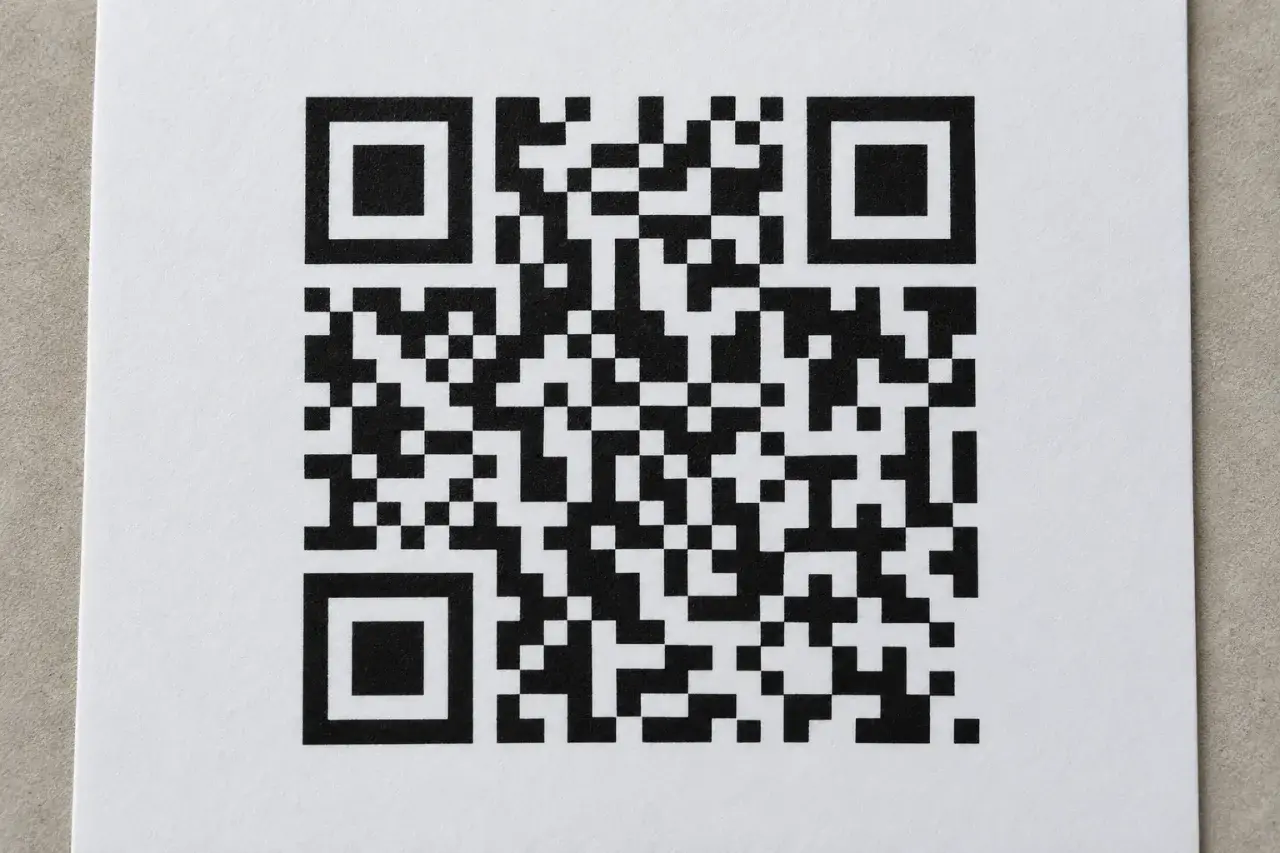

กรอบใหญ่สามมุมคือเครื่องหมายบอกตำแหน่ง กล้องใช้มันค้นหาว่าคิวอาร์โค้ดอยู่ตรงไหนและหันไปทางใด ก่อนอ่านช่องเล็ก ๆ ที่บรรจุข้อมูล เมื่อพบจุดอ้างอิงทั้งสาม เครื่องอ่านจึงจัดแนวภาพได้ แม้ป้ายจะเอียงหรือกล้องไม่ได้อยู่ตรงหน้า

แต่ละกรอบมีรูปแบบขาวดำเฉพาะ หากไล่จากด้านหนึ่งไปอีกด้าน จะเจอแถบขาว ดำ ขาว ดำ และขาวในสัดส่วน 1:1:3:1:1 แถบตรงกลางกว้างกว่าส่วนข้าง ๆ ทำให้รูปแบบแตกต่างจากลายพิมพ์ทั่วไป

ประวัติการพัฒนาของ DENSO WAVE ระบุว่า ทีมออกแบบสำรวจลายบนเอกสารหลายชนิดเพื่อหาสัดส่วนที่พบได้น้อย แล้วนำมาใช้ลดโอกาสที่เครื่องอ่านจะเข้าใจลายอื่นผิดเป็นคิวอาร์โค้ด แนวคิดเริ่มจากปัญหาในโรงงานที่ต้องอ่านโค้ดให้เร็วและแม่น แม้มุมสแกนเปลี่ยนไป

จุดสามชุดทำหน้าที่คล้ายหมุดตั้งกรอบภาพ ส่วนตารางช่องเล็กที่เหลือใช้เก็บข้อมูล ด้านหนึ่งจึงทำหน้าที่ช่วยให้เครื่องหาตัวโค้ด อีกด้านส่งเนื้อหาที่ถูกเข้ารหัส รูปแบบสองมิตินี้วางข้อมูลได้ทั้งแนวนอนและแนวตั้ง ต่างจากบาร์โค้ดเส้นที่อ่านตามแกนเดียว

พอเครื่องเจอกรอบอ้างอิง มันจึงหาแนวของโค้ดได้แม้ป้ายเอียง เอกสารผู้พัฒนาระบุว่าเครื่องอ่านได้โดยไม่ขึ้นกับมุมสแกน อย่างไรก็ตาม ภาพที่เบลอ แสงสะท้อน หรือโค้ดเล็กเกินไปก็ยังรบกวนการอ่านได้ การมีกรอบสามมุมช่วยให้หาตำแหน่ง ไม่ได้ทำให้สแกนผ่านทุกสภาพ

เอกสารของผู้พัฒนาอธิบายว่ากรอบสามชุดช่วยบอกตำแหน่งและแนวของคิวอาร์โค้ด แต่แหล่งที่ตรวจไม่ได้ระบุว่าทำไมจึงเลือกจำนวนสามกรอบโดยตรง กรอบเหล่านี้เป็นจุดตั้งต้นให้กล้องจัดแนว ก่อนอ่านข้อมูลจากช่องเล็ก ๆ ที่เหลือ
