ทำไมสายไฟต้องมีหลายสี แต่ละสีไม่ได้เลือกมาแบบสุ่ม

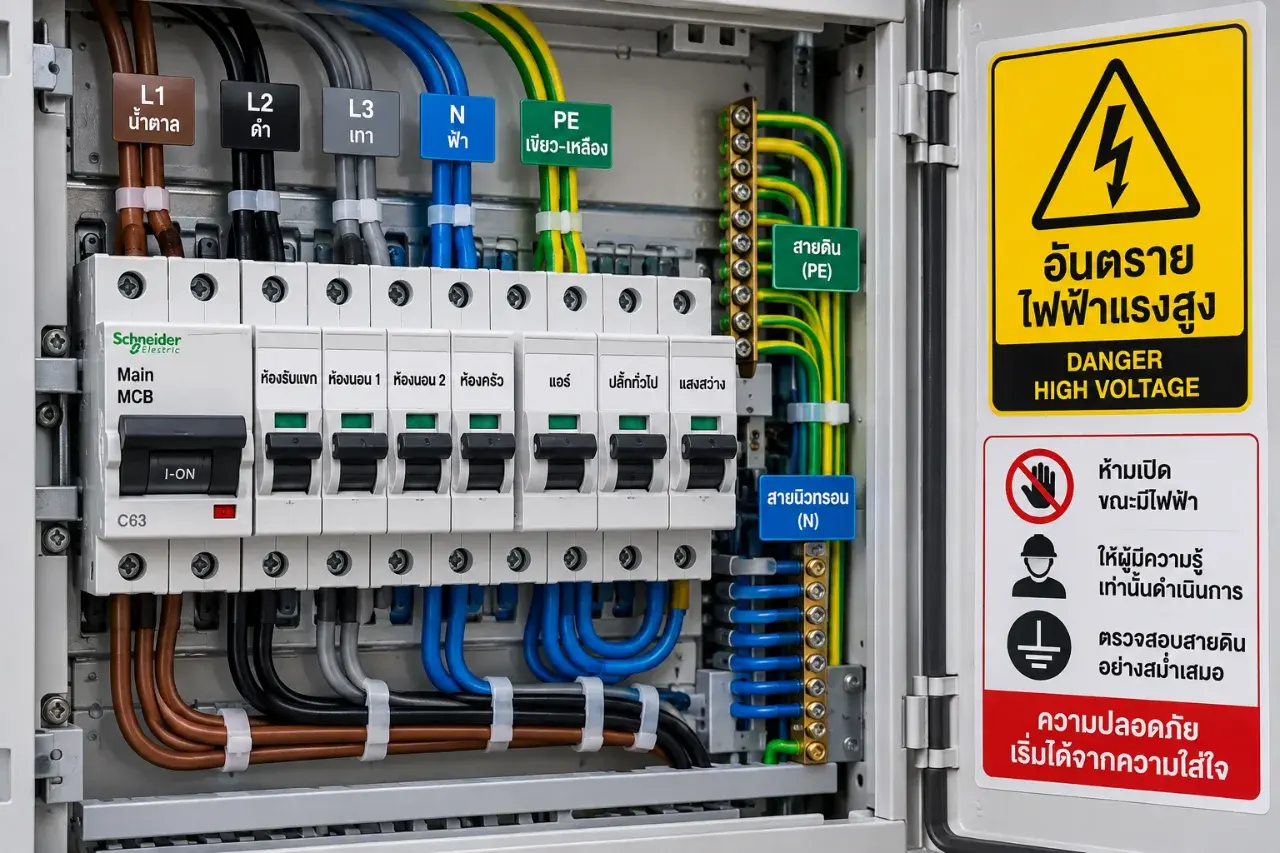

เคยสังเกตไหมว่า เวลาเปิดตู้ไฟหรือเห็นสายไฟหลายแกน จะไม่ได้มีแค่สีเดียว แต่มีทั้งน้ำตาล ดำ เทา ฟ้า หรือเขียว-เหลือง

คำถามคือ ทำไมต้องยุ่งยากขนาดนั้น?

จริง ๆ แล้วสีเหล่านี้ไม่ได้มีไว้เพื่อความสวยงาม แต่มีหน้าที่สำคัญคือ ช่วยระบุสายแต่ละประเภท ลดความสับสน และเพิ่มความปลอดภัยในการทำงานกับระบบไฟฟ้า

มาตรฐานสากลอย่าง IEC 60445 กำหนดหลักการใช้สีหรือรหัสเพื่อระบุตัวนำ โดยมีเป้าหมายเพื่อหลีกเลี่ยงความกำกวมและช่วยให้การใช้งานระบบไฟฟ้าปลอดภัยขึ้น

สีสายไฟคือ “ภาษาของระบบไฟฟ้า”

ลองนึกภาพว่าถ้าสายไฟทุกเส้นมีสีดำเหมือนกันหมด

ช่างหรือผู้ปฏิบัติงานจะต้องเสียเวลาไล่ตรวจว่าแต่ละเส้นทำหน้าที่อะไร การระบุสายด้วยสีจึงช่วยให้สามารถแยกประเภทของตัวนำได้ง่ายขึ้น

หลักการนี้ไม่ได้มีเฉพาะประเทศไทย แต่เป็นแนวคิดด้านความปลอดภัยที่ถูกกำหนดไว้ในมาตรฐานสากลด้วย

พูดง่าย ๆ คือ สีทำหน้าที่คล้ายป้ายชื่อของสายไฟ

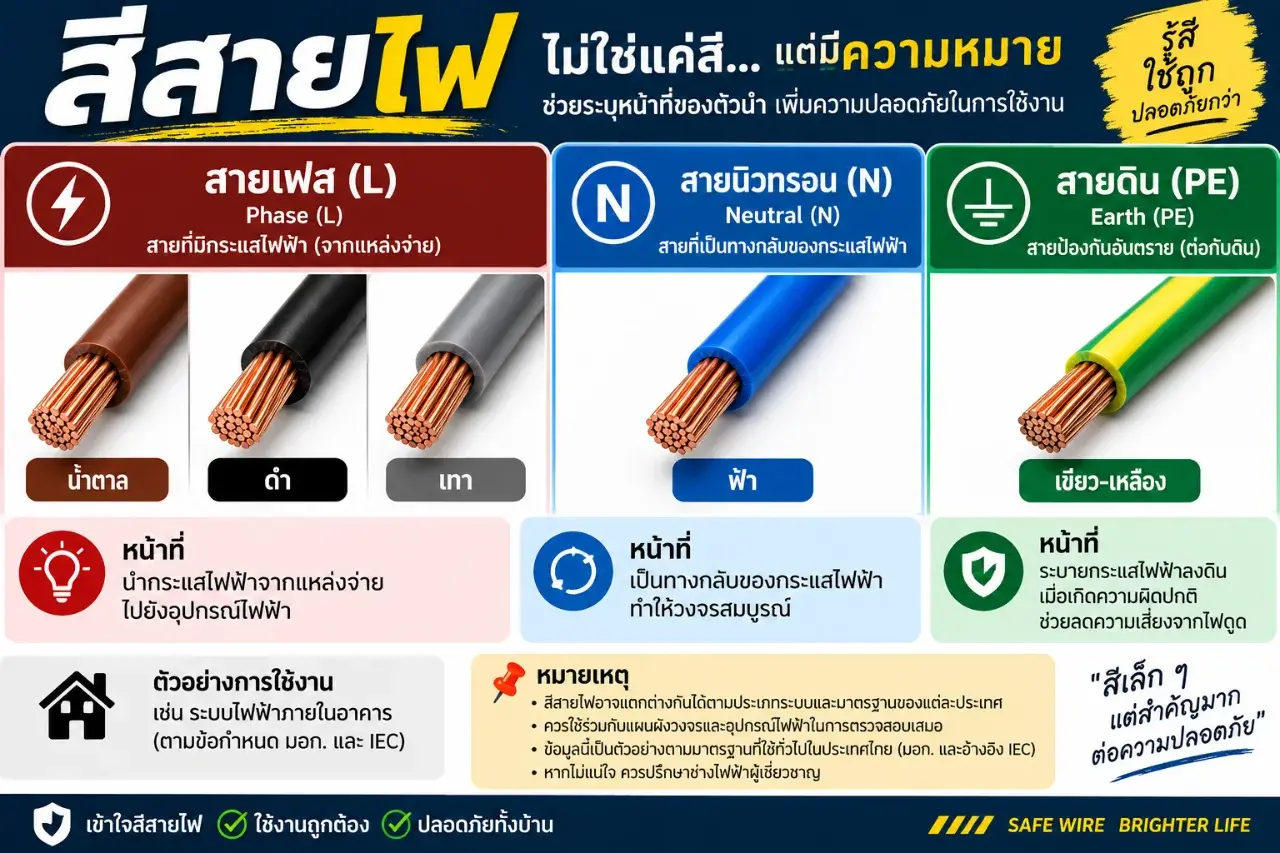

แล้วสีต่าง ๆ บอกอะไร?

ในข้อกำหนดงานระบบไฟฟ้าของการไฟฟ้านครหลวง มีตัวอย่างการกำหนดสีของสายหลายแกนตาม มอก.11 เล่ม 101-2559 เช่น

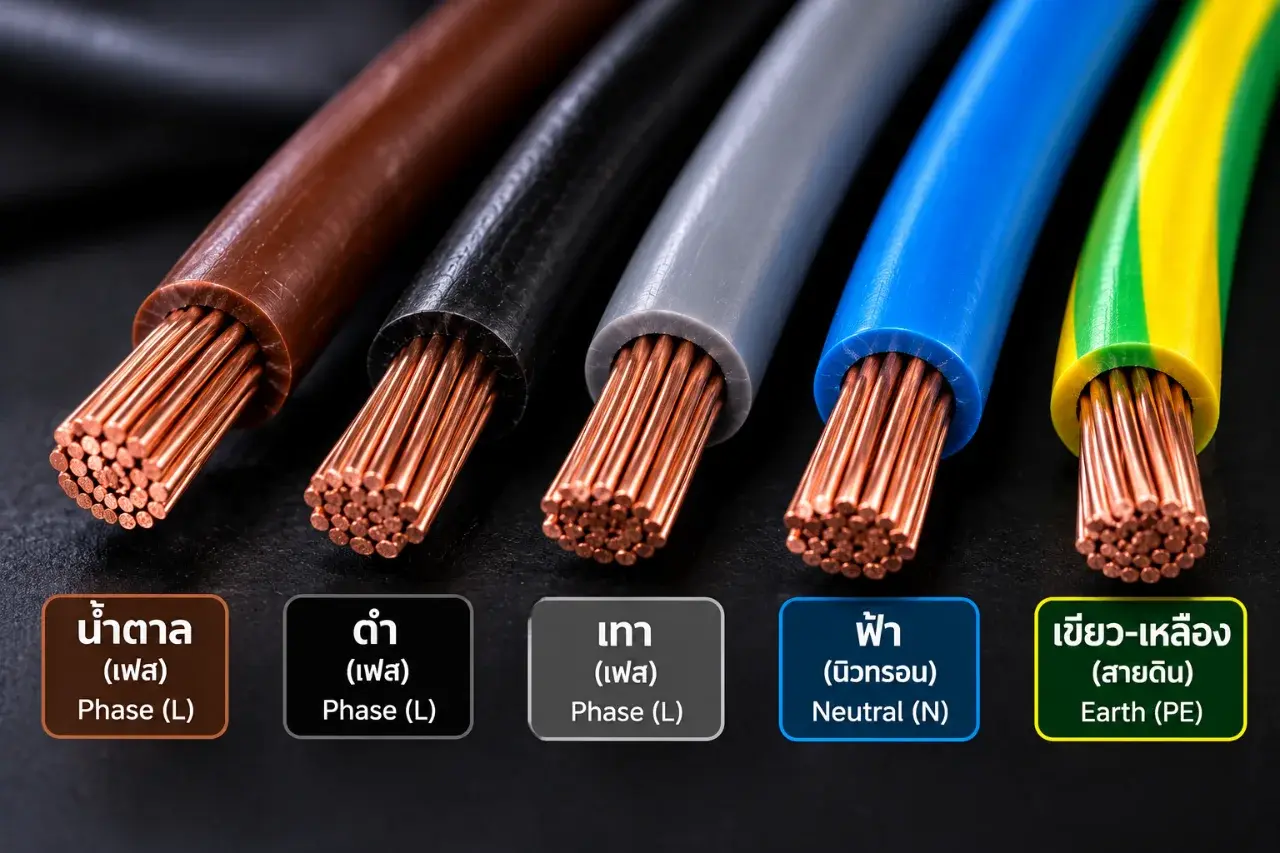

• สีน้ำตาล — ใช้เป็นหนึ่งในสีของสายเฟส

• สีดำ — ใช้เป็นหนึ่งในสีของสายเฟส

• สีเทา — ใช้เป็นหนึ่งในสีของสายเฟส

• สีฟ้า — ใช้ระบุสายนิวทรอนในชุดสายตามข้อกำหนด

• สีเขียวแกนเหลือง — ใช้ระบุสายดินในชุดสายตามข้อกำหนด

ตัวอย่างเช่น ข้อกำหนดดังกล่าวระบุสาย 3 แกนเป็น น้ำตาล ดำ เทา และหากเป็นสาย 3 แกนที่มีสายดิน จะเพิ่ม เขียวแกนเหลือง เข้ามา

แล้วทำไมต้องมี “เขียว-เหลือง”?

สีเขียว-เหลืองมีความสำคัญเป็นพิเศษ เพราะถูกใช้เพื่อระบุตัวนำที่เกี่ยวข้องกับการป้องกันทางไฟฟ้า

ในข้อกำหนดงานระบบไฟฟ้าของ กฟน. มีการระบุสายดินเป็น สีเขียวหรือเขียวสลับเหลือง ในบางข้อกำหนดของระบบ

เหตุผลสำคัญคือไม่ควรทำให้สายที่มีหน้าที่ด้านการป้องกันถูกเข้าใจผิดว่าเป็นสายไฟสำหรับจ่ายพลังงานทั่วไป

นี่จึงเป็นเรื่องของ ความปลอดภัยมากกว่าความสวยงาม

แล้วทำไมไม่ใช้สีเดียวกันทั่วโลก?

เพราะระบบไฟฟ้ามีหลายประเภท และมาตรฐานที่เกี่ยวข้องก็มีรายละเอียดแตกต่างกัน

IEC 60445 ระบุหลักการสำหรับการระบุตัวนำด้วยสีหรือรหัส แต่การนำไปใช้จริงต้องพิจารณามาตรฐานของประเทศ ประเภทระบบ และลักษณะงานที่เกี่ยวข้องด้วย

ในประเทศไทยเอง มอก.11 เล่ม 101-2559 เป็นมาตรฐานสำหรับสายไฟฟ้าหุ้มฉนวนพอลิไวนิลคลอไรด์บางประเภท โดยครอบคลุมสายไฟที่มีแรงดันไฟฟ้าที่กำหนดไม่เกิน 450/750 โวลต์

ดังนั้น อย่าเอาตารางสีจากระบบหนึ่งไปใช้กับทุกระบบโดยอัตโนมัติ

สิ่งที่หลายคนเข้าใจผิด: เห็นสีแล้วต่อได้เลย?

ไม่ควร

สีช่วยระบุหน้าที่ของตัวนำ แต่การทำงานกับระบบไฟฟ้าจริงยังต้องพิจารณาชนิดสาย แผนผังวงจร มาตรฐาน อุปกรณ์ และสภาพการติดตั้งร่วมกัน

ยิ่งในระบบไฟฟ้าที่มีการดัดแปลง เดินสายเก่า หรือใช้สายจากคนละระบบ การดูสีเพียงอย่างเดียวอาจไม่เพียงพอ

สีจึงเป็น “ตัวช่วยในการระบุ” ไม่ใช่สิ่งที่ควรใช้แทนการตรวจสอบทางไฟฟ้า

สรุปง่าย ๆ

เหตุผลที่สายไฟมีหลายสี เพราะระบบไฟฟ้าต้องการวิธีแยกแยะตัวนำแต่ละหน้าที่ให้ชัดเจน

น้ำตาล ดำ เทา ฟ้า เขียว-เหลือง

จึงไม่ได้เป็นเพียงสีของพลาสติกที่หุ้มสาย แต่เกี่ยวข้องกับการระบุหน้าที่และความปลอดภัยของระบบไฟฟ้า

และนี่คือเหตุผลว่าทำไม “สีของสายไฟ” จึงเป็นเรื่องเล็กที่มีความสำคัญมาก

อย่างไรก็ตาม สีที่ใช้ต้องอ่านควบคู่กับมาตรฐานและประเภทของระบบเสมอ เพราะรายละเอียดอาจแตกต่างกันตามงานและมาตรฐานที่ใช้

แล้วคุณเคยสงสัยไหมว่า “สายไฟสีไหน” มีหน้าที่อะไร?

ลองดูสายไฟรอบตัวคุณ แล้วสังเกตว่าสายแต่ละเส้นมีสีอะไรบ้าง
