รางรถไฟที่ดูไม่มีรอยต่อ ขยายตัวตอนร้อนได้อย่างไรโดยไม่ดันจนโก่ง?

รางรถไฟที่ดูไม่มีรอยต่อ ขยายตัวตอนร้อนได้อย่างไรโดยไม่ดันจนโก่ง?

เวลาเห็นรถไฟวิ่งบนราง หลายคนอาจคุ้นกับเสียงกึกกักเป็นจังหวะจากรอยต่อเหล็ก แต่รางสมัยใหม่จำนวนมากกลับดูต่อเนื่องยาวไปไกลจนแทบไม่เห็นช่องว่าง แล้วถ้าเหล็กขยายตัวเมื่อร้อนจริง ๆ มันจะไปอยู่ตรงไหน?

คำตอบไม่ใช่เหล็กหยุดขยายตัว แต่คือระบบรางเปลี่ยนสิ่งที่เกิดจากความร้อนให้กลายเป็น ความเค้นที่ต้องควบคุม แทนการปล่อยให้รางเลื่อนไปหาช่องว่างเหมือนรางต่อสั้นแบบเดิม รางชนิดนี้เรียกว่า continuous welded rail หรือ CWR ซึ่งเชื่อมรางหลายท่อนให้เป็นเส้นต่อเนื่องที่อาจยาวได้หลายไมล์ [1]

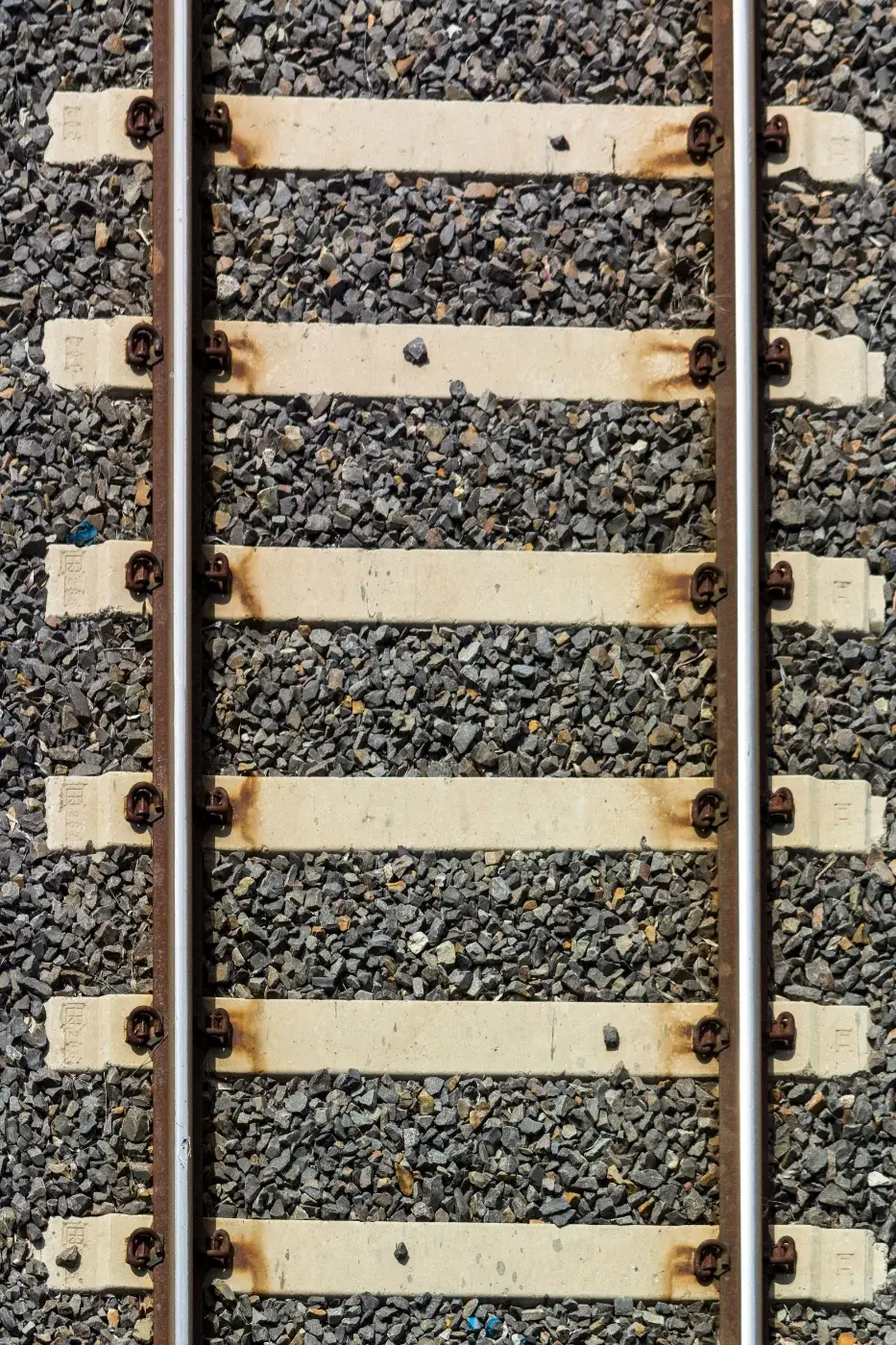

ภาพประกอบรางและหิน ballast ทั่วไป ไม่ใช่ภาพเส้นทางรถไฟในประเทศไทยหรือหลักฐานของระบบรางเฉพาะแห่ง — ภาพโดย Frank Schrader / Pexels

และถ้าจะมองลงไปใต้ราง สิ่งที่ดูเป็นเพียงก้อนหินเล็ก ๆ ไม่ได้อยู่ตรงนั้นเพื่อรองรับน้ำหนักอย่างเดียว หิน ballast หมอนราง และอุปกรณ์ยึดรางทำงานร่วมกันเพื่อช่วยต้านการขยับของรางเมื่ออุณหภูมิเปลี่ยนไป

รางยังขยาย แต่ไม่ได้เลื่อนอย่างอิสระ

รางเหล็กยังยืดเมื่ออุณหภูมิสูงขึ้นและหดเมื่ออุณหภูมิลดลงเหมือนโลหะทั่วไป การเชื่อมรางให้ยาวจึงไม่ใช่การหลอกกฎฟิสิกส์ แต่เป็นการจัดระบบให้รางถูกยึดไว้ตามแนวเส้นทาง เมื่อรางพยายามยืดตัว ความเค้นดึงหรือความเค้นอัดจึงสะสมขึ้นแทนการเกิดช่องว่างระหว่างท่อน [2]

นี่จึงเป็นเหตุผลที่หินใต้รางมีความหมายมากกว่าภาพพื้นหลังของทางรถไฟ มันเป็นส่วนหนึ่งของระบบที่ช่วยคุมเหล็กยาวเป็นกิโลเมตรให้รักษารูปทรงและตำแหน่งได้ภายใต้แรงใช้งานและอุณหภูมิที่เปลี่ยนไป [2]

ทำไมไม่ปล่อยให้มีรอยต่อไว้เยอะ ๆ?

รางแบบต่อสั้นมีช่องว่างเพื่อให้เหล็กขยายตัวในวันที่ร้อน แต่รอยต่อเหล่านั้นทำให้ล้อกระแทกซ้ำ ๆ ทุกครั้งที่ขบวนผ่าน ผลคือเสียงกึกกัก การสึกหรอ และภาระบำรุงรักษาที่เพิ่มขึ้น รางเชื่อมยาวจึงช่วยลดจุดกระแทกและทำให้การวิ่งเรียบขึ้นได้ [2]

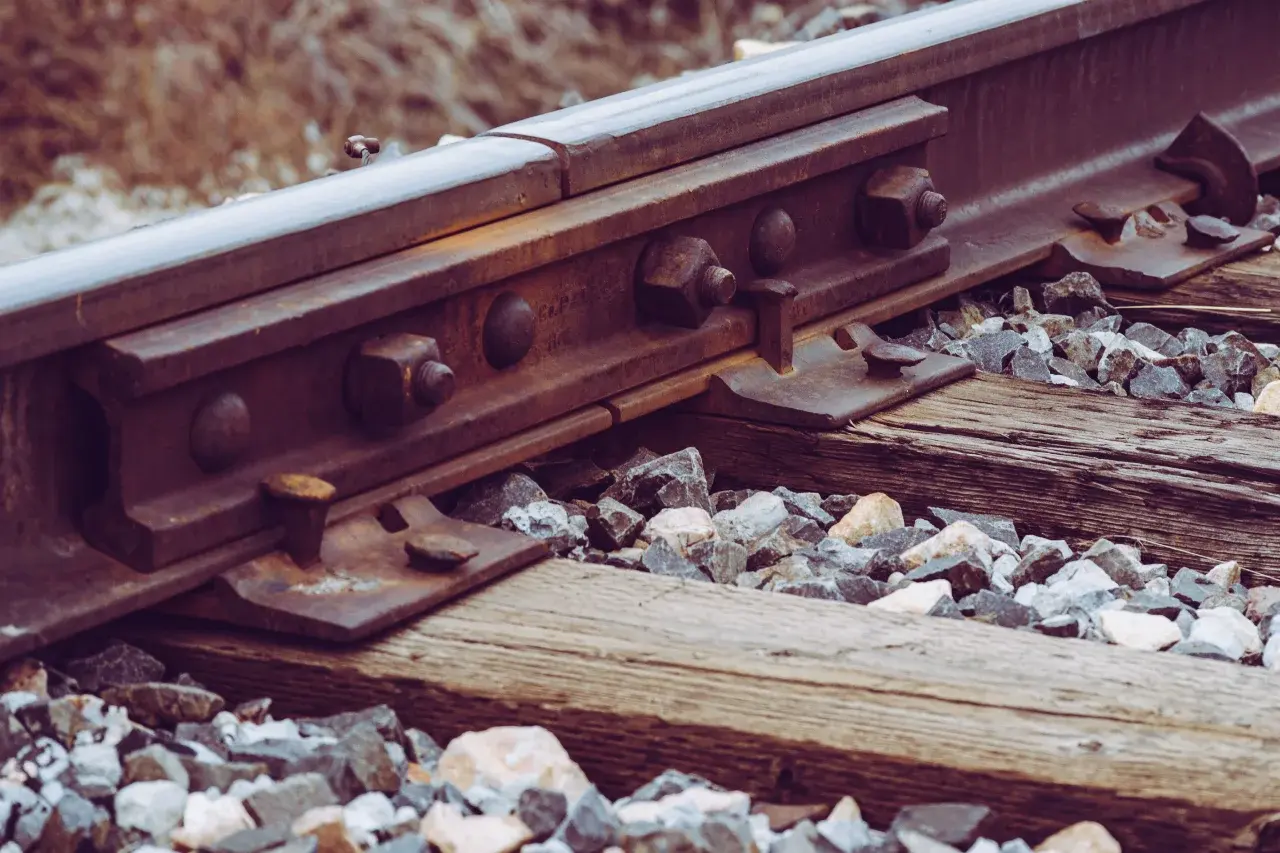

ภาพประกอบรอยต่อรางแบบมีแผ่นประกบ ใช้เปรียบเทียบกับแนวคิดรางเชื่อมยาว ไม่ใช่ภาพ CWR หรือภาพทางรถไฟไทย — ภาพโดย Brett Sayles / Pexels

แต่สิ่งที่ได้มาก็มาพร้อม trade-off เพราะเมื่อรางถูกยึดให้เคลื่อนน้อยลง ความเค้นจากอุณหภูมิก็ต้องถูกวางแผนและตรวจสภาพอย่างจริงจัง ถ้าความเค้นอัดสูงเกินไป รางยาวและเรียวมีความเสี่ยงต่อการโก่งตัวได้ นี่คือเหตุผลที่หน่วยงานกำกับดูแลรถไฟต้องให้ความสำคัญกับแผนติดตั้ง ปรับสภาพ บำรุงรักษา และตรวจราง CWR [1]

“ต่อเนื่อง” ไม่ได้แปลว่าไม่มีรอยต่อทุกเมตร

คำว่า continuous welded rail ฟังเหมือนรางเส้นเดียวแบบไร้รอยต่อ แต่ในทางปฏิบัติยังอาจมีรอยต่ออยู่ในบางตำแหน่ง เช่น จุดแยกวงจรไฟฟ้าสำหรับระบบสัญญาณ จุดเชื่อมกับรางแบบเก่า หรือช่วงที่ต้องเปลี่ยนรางเสียหาย [1]

ดังนั้น สิ่งที่ทำให้รางสมัยใหม่ดูเงียบและต่อเนื่องไม่ใช่การตัดช่องว่างทิ้งแบบง่าย ๆ แต่เป็นการแลกการเลื่อนตัวอิสระกับระบบยึด การเลือกสภาวะติดตั้ง และการตรวจสภาพที่ต้องแม่นยำกว่าเดิม

ครั้งต่อไปที่มองหินใต้ราง อาจไม่ใช่แค่เห็นก้อนหินรองทางรถไฟ แต่เห็นชิ้นส่วนหนึ่งของระบบที่ช่วยคุมเหล็กยาวเป็นกิโลเมตร ให้รับมือกับแรงล้อ น้ำ ฝน และอุณหภูมิได้โดยยังรักษาเส้นทางไว้สำหรับขบวนรถไฟ

แหล่งอ้างอิง
[1] U.S. Federal Railroad Administration. Track Safety Standards; Continuous Welded Rail (CWR); Final Rule (2009): เอกสาร
[2] Wesley Crump. Why Railroads Don’t Need Expansion Joints, Practical Engineering (2023): บทความ

เรียบเรียงจาก U.S. Federal Railroad Administration และ Practical Engineering; ภาพประกอบรางโดย Frank Schrader และ Brett Sayles ผ่าน Pexels. มุมของบทความที่ผู้เขียนเลือก: “หินใต้รางไม่ได้มีไว้แค่รองรับน้ำหนัก แต่มันช่วยคุมเหล็กยาวเป็นกิโลเมตร”
