ทำไมสายไฟคู่บางเส้นมีริ้วสีขาวข้างหนึ่ง? ไม่ได้มีไว้ตกแต่ง แต่มีไว้ให้รู้ว่าเส้นไหนเป็นเส้นไหน

ลองหยิบสายไฟแบบสองเส้นที่ติดกันขึ้นมาดูใกล้ ๆ เราอาจพบรายละเอียดเล็ก ๆ ที่ไม่ค่อยมีใครสนใจ นั่นคือด้านหนึ่งของสายมี ริ้วสีขาว ร่องนูน ผิวสัมผัสต่างออกไป หรือเครื่องหมายบางอย่าง ขณะที่อีกด้านดูเรียบเหมือนสายธรรมดา

รายละเอียดเล็กแค่นี้ไม่ได้ทำไว้เพื่อความสวยงาม แต่มีหน้าที่สำคัญมาก คือ ช่วยให้แยกตัวนำสองเส้นออกจากกันได้ตลอดความยาวของสาย

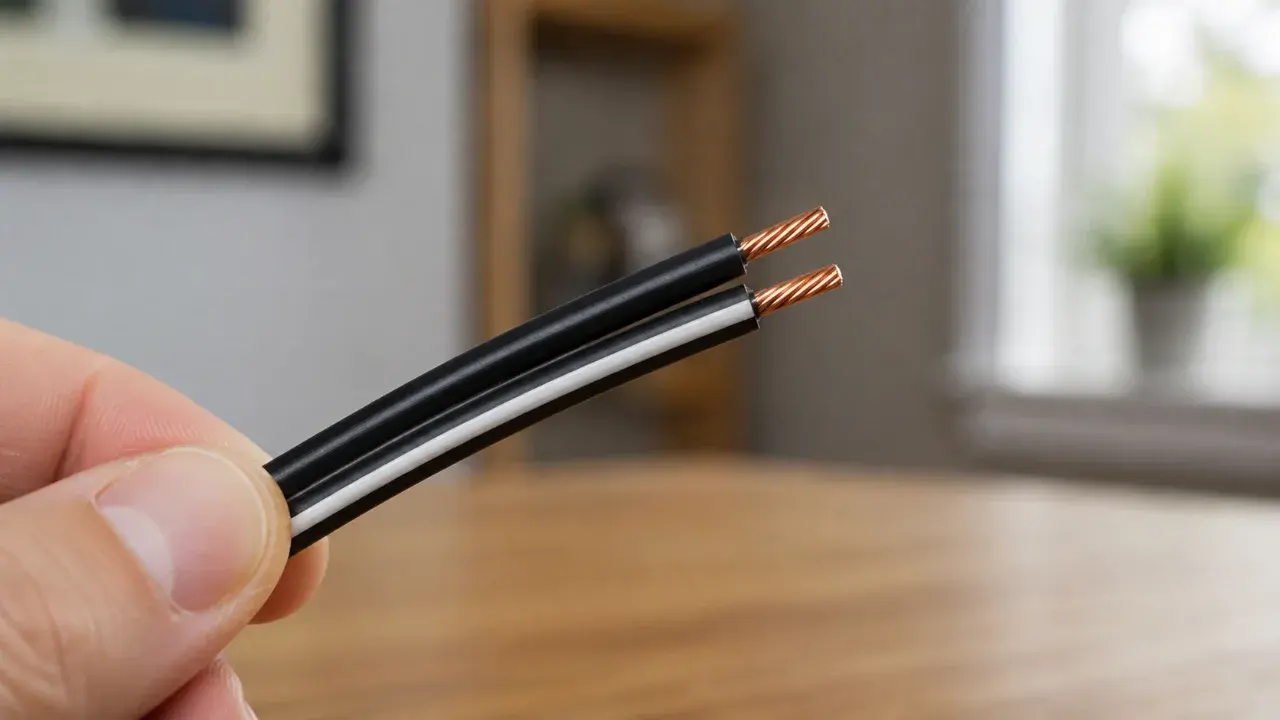

ภาพประกอบแสดงสายคู่ที่ด้านหนึ่งมีเครื่องหมายแตกต่างจากอีกด้าน เพื่อให้สังเกตและแยกตัวนำได้ง่าย

ถ้าสองเส้นเหมือนกันหมด แล้วจะเกิดปัญหาอะไร?

สายไฟคู่หนึ่งเส้นที่เราเห็นจากภายนอก จริง ๆ แล้วมีตัวนำแยกกันสองทางอยู่ข้างใน หากฉนวนทั้งสองด้านเหมือนกันทุกอย่าง เมื่อเราตัดสาย ปอกสาย หรือต้องต่อปลายอีกด้าน ก็จะสังเกตได้ยากว่า เส้นที่จับอยู่ตรงนี้ตรงกับเส้นไหนที่ปลายอีกฝั่ง

ผู้ผลิตจึงทำเครื่องหมายให้ตัวนำด้านหนึ่งแตกต่างจากอีกด้าน วิธีนั้นอาจเป็นสี ริ้ว ร่องนูน ตัวอักษร หรือพื้นผิวที่ต่างกัน หลักคิดเดียวกันนี้สอดคล้องกับหลักด้านความปลอดภัยทางไฟฟ้าที่ต้องทำให้ตัวนำซึ่งมีหน้าที่ต่างกันสามารถระบุและแยกออกจากกันได้อย่างชัดเจน

แล้วด้านที่มีริ้วขาว หมายถึง Neutral หรือขั้วลบหรือเปล่า?

คำตอบคือ อย่าเหมารวมครับ

ความหมายของเครื่องหมายต้องดูจากชนิดสาย อุปกรณ์ และข้อกำหนดของผู้ผลิต เพราะสายแต่ละประเภทใช้ระบบระบุตัวนำไม่เหมือนกัน แม้แต่สายสำหรับงานเสียงก็มีการแยกตัวนำด้วยสีต่างกัน เช่น สายลำโพงสองตัวนำบางรุ่นของ Belden ใช้คู่สีดำและขาวเพื่อให้แยกตัวนำออกจากกันได้ง่าย

ดังนั้นการเห็นริ้วสีขาวเพียงอย่างเดียว ไม่ได้หมายความโดยอัตโนมัติว่าเป็น “ขั้วลบ” “สายดิน” หรือ Neutral ในสายไฟทุกชนิด ต้องพิจารณาว่าสายนั้นถูกออกแบบมาใช้กับอะไรด้วย

จุดสำคัญคือเครื่องหมายทำให้เราตามตัวนำด้านเดิมได้ตั้งแต่ต้นสายไปจนถึงปลายสาย

แต่ในสายไฟ AC แบบมีขั้ว เครื่องหมายนี้สำคัญกว่าที่คิด

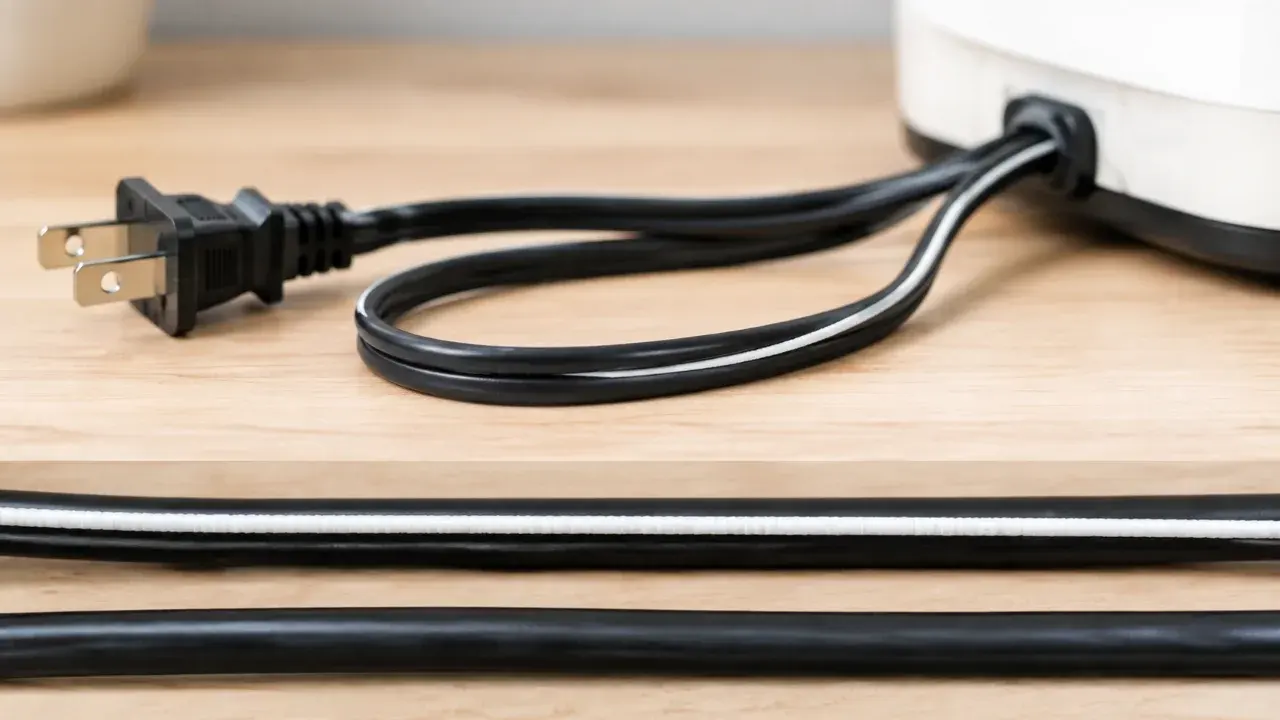

ตัวอย่างที่เห็นภาพชัดคือปลั๊กแบบ polarized หรือปลั๊กที่ออกแบบให้เสียบได้ตามทิศทางของขั้ว ในคู่มือปลั๊กแบบสายแบนของ Leviton ระบุว่า ตัวนำด้านที่มีร่องหรือสัน (ribbed conductor) ให้ต่อเข้าขั้วสกรูสีเงิน ส่วนด้านที่ไม่มีร่องต่อเข้าขั้วสกรูสีทองเหลือง เพื่อรักษาการต่อขั้วของระบบให้ถูกต้อง สำหรับสายกลม คู่มือเดียวกันใช้สายสีขาวกับขั้วสีเงินและสีดำกับขั้วทองเหลือง

ตรงนี้ทำให้เห็นว่าเครื่องหมายบนสายไม่ได้มีไว้เพียงเพื่อให้ “ดูต่างกัน” แต่ช่วยให้ช่างหรือผู้ผลิตสามารถรักษาตำแหน่งของตัวนำเดิมไว้ได้ตั้งแต่ปลายหนึ่งไปจนถึงอีกปลายหนึ่ง

ทำไมไม่ทำสายสองด้านเป็นคนละสีไปเลย?

บางสายก็ทำแบบนั้นครับ แต่สายคู่บางประเภทผลิตให้ฉนวนสองด้านเชื่อมติดกันเป็นเส้นเดียว การทำเครื่องหมายเพียงด้านเดียวจึงเป็นอีกวิธีที่ช่วยให้แยกสายได้ โดยไม่จำเป็นต้องเปลี่ยนลักษณะของสายทั้งเส้น

ที่น่าสนใจคือเครื่องหมายบางแบบไม่จำเป็นต้องมองเห็นด้วยตาอย่างเดียว ร่องหรือสันบนฉนวนยังช่วยให้คลำแยกด้านของสายได้อีกด้วย นี่จึงเป็นตัวอย่างของรายละเอียดเล็ก ๆ ในงานออกแบบที่เราแทบไม่สังเกต แต่มีประโยชน์เวลาประกอบหรือตรวจสอบสาย

ข้อควรจำ: อย่าดูริ้วแล้วต่อไฟเองทันที

ถ้าเป็นสายไฟที่ต่อกับไฟบ้าน อย่าใช้เพียงสี ริ้ว หรือร่องบนฉนวนเพื่อตัดสินว่าตัวนำใดเป็นสายอะไร เพราะระบบสายและมาตรฐานของอุปกรณ์แต่ละชนิดอาจต่างกัน ควรตรวจคู่มือหรือแผนผังของผู้ผลิต และงานที่เกี่ยวข้องกับไฟฟ้าแรงดันบ้านควรให้ผู้มีความรู้ตรวจสอบ โดยเฉพาะเมื่อไม่ทราบประวัติของสายหรือมีการเปลี่ยนปลั๊กมาก่อน

จำง่าย ๆ ว่า: ริ้วสีขาวหรือร่องที่อยู่ข้างหนึ่งของสาย มีหน้าที่พื้นฐานคือ “ทำให้สองเส้นไม่เหมือนกัน” เพื่อให้เรารู้ว่าเส้นไหนเป็นเส้นไหน ส่วนมันจะหมายถึง Neutral, ขั้วใด หรือหน้าที่อะไร ต้องดูชนิดสายและข้อกำหนดของอุปกรณ์นั้นอีกครั้ง

ครั้งต่อไปที่เห็นสายไฟคู่ ลองพลิกดูสองด้าน อาจเจอริ้วเล็ก ๆ หรือร่องที่เคยมองข้าม แล้วจะเข้าใจว่ารายละเอียดนั้นไม่ได้เกิดขึ้นโดยบังเอิญเลย

แล้วสายไฟหรือสายเครื่องใช้ไฟฟ้าที่บ้านคุณ มีริ้วสี มีร่องนูน หรือมีตัวหนังสืออยู่ด้านหนึ่งหรือเปล่า?

หมายเหตุ: ภาพในบทความเป็นภาพประกอบเพื่อช่วยอธิบายลักษณะการทำเครื่องหมายบนสาย ไม่ควรใช้ภาพเพียงอย่างเดียวเป็นเกณฑ์ในการระบุหน้าที่ของตัวนำจริง
