DIY มาทำสวิทช์ ปิด-เปิดไฟด้วยรีโมทกันเถอะ

โพสท์โดย ลูกสาวอบต

หลายเคยไปซื้อ ชุดรีโมทควบคุม การเปิด-ปิดไฟ แบบไร้สาย ซึ้งแพงมาก ถ้าใครสนใจ หรือถนัดด้านไฟฟ้า-อิเลคทรอนิคส์ ลองมาทำกันเองดูครับ ด้วยงบ ไม่กี่ร้อยบาท





ต่อไปไม่ต้องเกี่ยงกันเรื่องปิดไฟแล้วครับ ถ้าทำโครงงานนี้
"สวิทช์ปิด-เปิดไฟด้วยรีโมทคอนโทรล"  เป็นโครงงาน PIC Microcontroller มีคุณสมบัติดังนี้คือ
- ต่อเอาพุตได้ 3 ช่อง กำลังไฟฟ้าโหลด 500 วัตต์ต่อช่อง
- ควบคุมการทำงานด้วยรีโมททีวี วีซีดีทั่วไป โดยมีโปรแกรมจำค่าปุ่มกดที่รีโมท
- มีสวิทช์ควบคุมในตัว ในกรณีไม่ใช้รีโมท
- ติดตั้งง่าย ใช้ใส่เข้าไปแทนที่สวิทช์ธรรมดาได้เลย

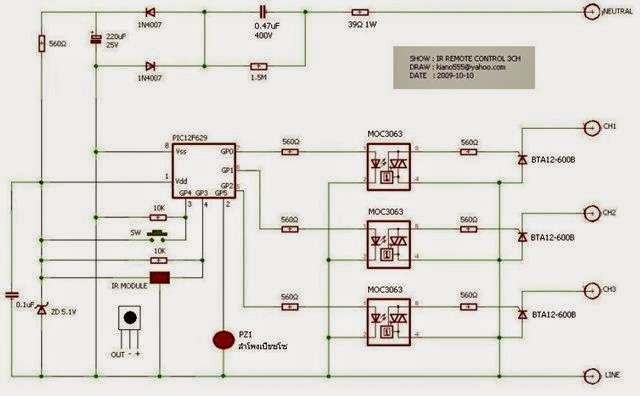

การทำงานของวงจร ทุกอย่างจะถูกควบคุมการทำงานด้วยไอซี Microcontroller เบอร์ PIC12F629 หรือเรียกสั้นๆว่า MCU

โดย IR Module จะทำหน้าที่รับสัญญาณรีโมทที่ส่งมาจากตัวรีโมท แล้วส่งไปประมวลผลคำสั่งภายใน MCU เช่นเดียวกันกับ SW จะรับคำสั่งจากการกดของผู้ใช้งาน แล้วส่งผลการกดสวิทช์ไปประมวลคำสั่งภายใน MCU

ซึ่งจะได้ดูรายละเอียดการประมวลผลคำสั่งในหัวข้ออธิบายการทำงานของโค๊ดโปรแกรม
หลักจากประมวลผลคำสั่งแล้ว MCU จะส่งคำสั่งปิด-เปิดไฟไปที่ MOC3063 เพื่อทริกให้ไตรแอคทำงาน หรือหยุดทำงานแล้วแต่คำสั่งทีรับมาจาก MCU  และไตรแอคจะจ่ายไฟให้กับหลอดไฟต่อไป
PZ คือลำโพงเปียซโซ โดยทุกครั้งที่ MCU สั่งงานไปที่ออปโต้จะมีเสียง บี๊ป เพื่อให้รู้ถึงสถานะการทำงาน

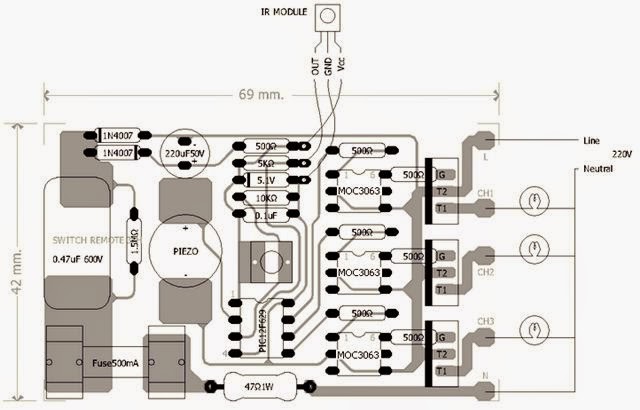

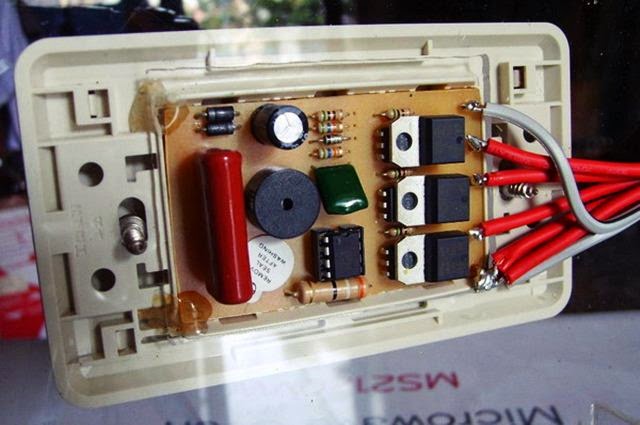

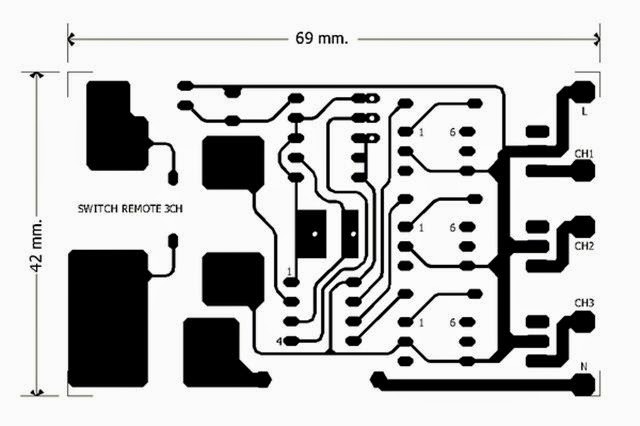

รูปด้านล่างจะเป็นลายแผ่น PCB และการวางอุปกรณ์ลงบนแผ่น ในการวางอุปกรณ์จะใ่ส่ด้านที่เป็นทองแดงเลย ต้องดูขาของอุปกรณ์ให้แน่ในก่อนที่จะบัดกรี เพราะวงจรเกียวข้องกับไฟ 220v โดยตรง ทำให้เกิดความเสียหายได้ง่ายถ้าใส่ผิด

ด้านบน

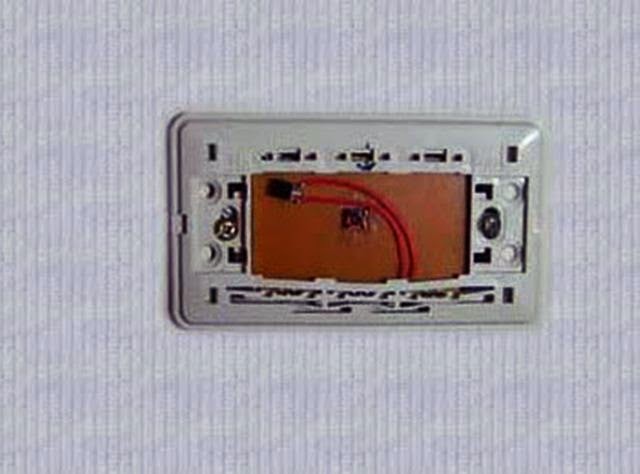

ด้านล่าง

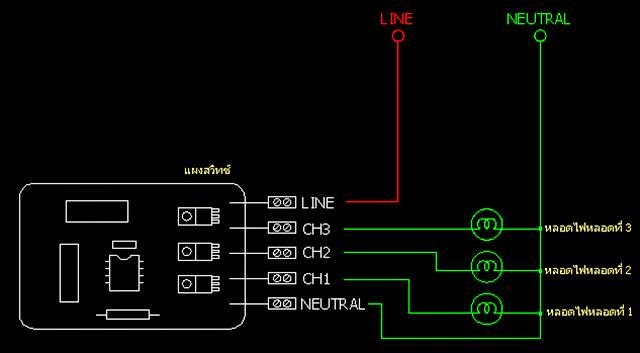

รูปด้านล่างแสดงไดอะแกรมการต่อสวิทช์รีโมทเข้ากับหลอดไฟ 3 หลอด

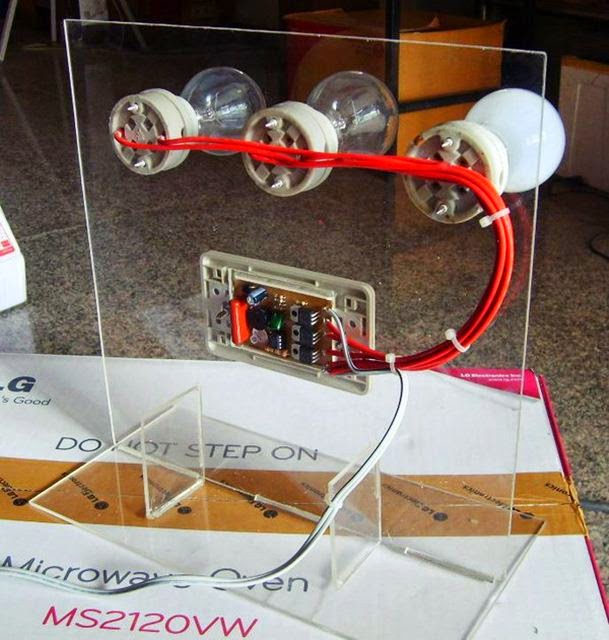

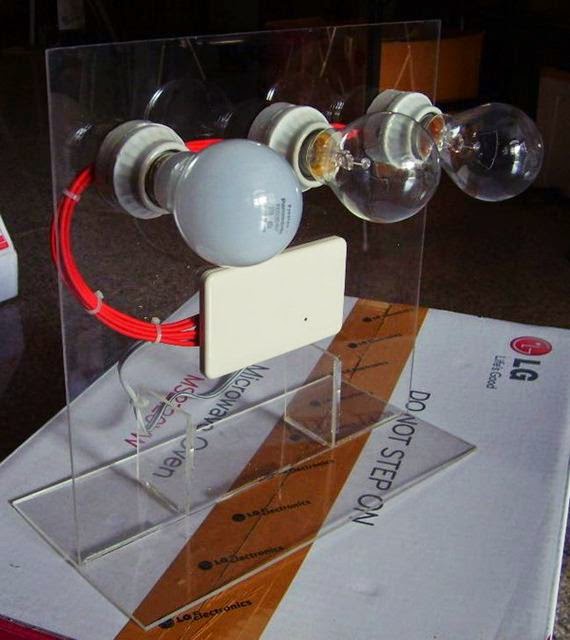

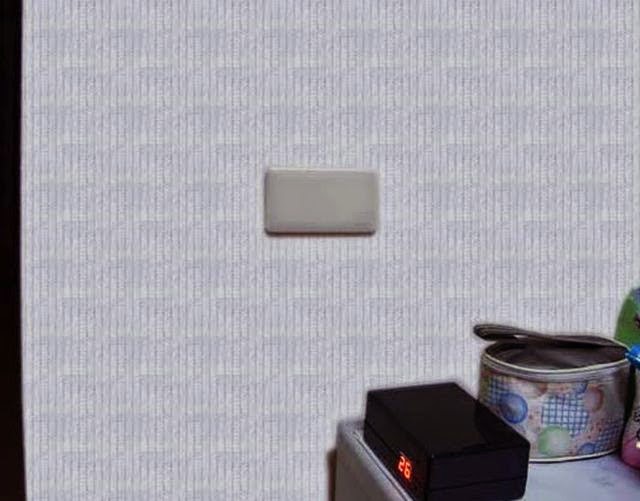

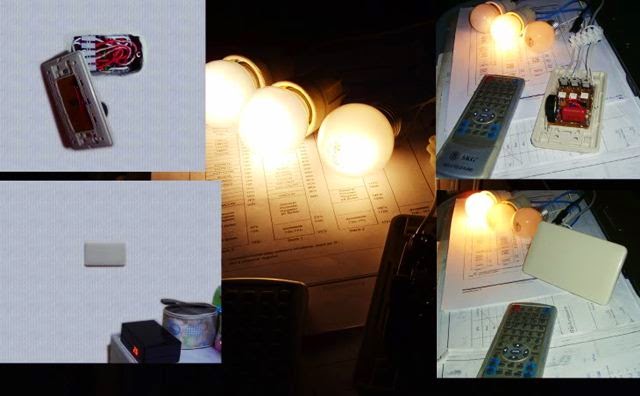

รูปแสดงหลังจากติดตั้งสวิทช์รีโมทเสร็จแล้ว

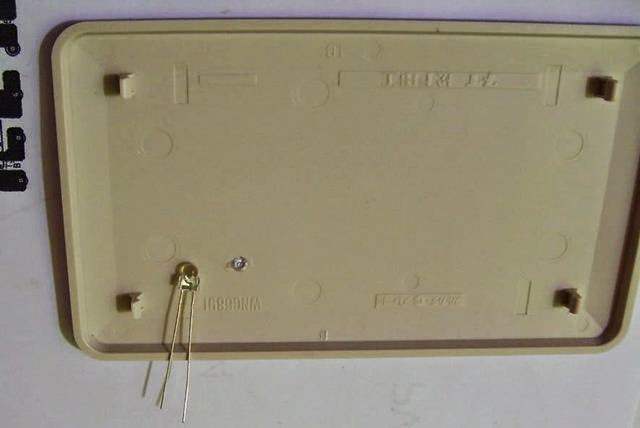

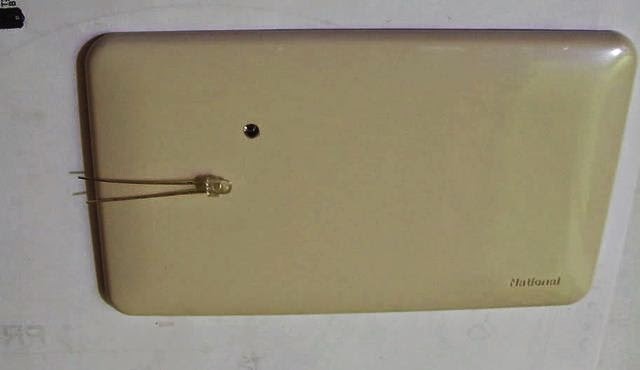

สำหรับฝาปิดของสวิทช์ ใช้ฝาทึบทัวไปมาเจาะรูปสำหรับรับแสงอินฟาเรด แล้วตัดส่วนนูนของหลอด LED 3 มิลลิเมตรมาติดไว้ที่รูดังรูปด้านล่าง







Tags  d.i.y.
