" ใครที่เคยดูหนังเรื่อง TOP GUN คงจะรู้จักกับทอมครูซ เเต่พวกคุณรู้จักกับเครื่องบินที่ทอมครูซพระเอกของเรื่องที่เป็นคนขับมันหรือไม่วันนี้เรามาทำความรู้จักกับเจ้าเเมวยัก F-14 Tom cat กันครับ "











      เอฟ-14 ทอมแคท (อังกฤษ: F-14 Tomcat) เป็นเครื่องบินขับไล่ปีกพับสองที่นั่งสองเครื่องยนต์่มีความเร็วเหนือเสียง เอฟ-14 เป็นเครื่องบินขับไล่ครองความได้เปรียบทางอากาศเครื่องบินสกัดกั้น และเครื่องบินลาดตระเวนทางยุทธวิธีของกองทัพเรือสหรัฐตั้งแต่ปีพ.ศ. 2517-2549 ต่อมามันได้เปลี่ยนมาทำภารกิจโจมตีที่แม่นยำเมื่อได้ใช้ระบบอินฟราเรดจับเป้ากลางคืนแลนเทิร์น (LANTIRN)  เอฟ-14 ถูกสร้างขึ้นหลังจากที่โครงการเอฟ-111 ล้มเหลว และเป็นเครื่องบินรุ่นใหม่แบบแรกของสหรัฐฯ ซึ่งถูกออกแบบมาเพื่อต่อสู้กับเครื่องบินมิกในสงครามเวียดนาม



      มันได้เข้าประจำการในกองทัพเรือสหรัฐฯ เมื่อปีพ.ศ. 2517 โดยเข้าแทนที่เอฟ-4 แฟนทอม 2 ต่อมาถูกส่งให้กับกองทัพอากาศอิหร่านในปีพ.ศ. 2519 เมื่อสหรัฐฯ ยังคงมีความสัมพันธ์ที่ดีกับอิหร่าน มันถูกปลดประจำการจากกองทัพเรือสหรัฐ เมื่อวันที่ 22 กันยายน พ.ศ. 2549 โดยถูกแทนที่โดยเอฟ/เอ-18อี/เอฟ ซูเปอร์ฮอร์เน็ท  ในปีพ.ศ. 2551 มันยังคงประจำการในกองทัพอากาศสาธารณรัฐอิหร่าน





การพัฒนา



      โครงการเอฟ-14 ทอมแคทนั้นเริ่มขึ้นเมื่อกองทัพเรือสหรัฐตระหนักว่าปัญหาน้ำหนักและความคล่องตัวกำลังทำลายเครื่องบินมากมายของตน (อย่างเอฟ-111บี) ซึ่งสร้างความไม่พอใจให้กับกองทัพเรืออย่างมาก ทางกองทัพเรือต้องการเครื่องบินขับไล่ป้องกันกองเรือพร้อมด้วยบทบาทหลักในการเข้าสกัดกั้นเครื่องบินทิ้งระเบิดของโซเวียตก่อนที่พวกมันจะยิงขีปนาวุธเข้าใส่หมวดเรือบรรทุกเครื่องบินได้ กองทัพเรือยังต้องการให้เครื่องบินมีเอกลักษณ์เป็นเครื่องบินครองความได้เปรียบทางอากาศตามปกติ กองทัพเรือต่อต้านโครงการทีเอฟเอกซ์อย่างมากซึ่งร่วมกับความต้องการของกองทัพอากาศเพื่อให้ได้มาซึ่งเครื่องบินโจมตีระดับต่ำ พวกเขากลัวว่าหากไม่คัดค้านจะทำให้ได้เครื่องบินที่ไม่สมบูรณ์ แต่ก็ถูกบังคับให้เข้าร่วมในโครงการจากคำสั่งโดยตรงของรัฐมนตรีกระทรวงกลาโหมโรเบิร์ต แมคนามาร่าผู้ที่ต้องการแก้ไขปัญหาร่วมกันเพื่อที่จะได้ลดค่าใช้จ่ายในโครงการพัฒนา ตัวอย่างก่อนหน้าอย่างเอฟ-4 แฟนทอม 2 ซึ่งเป็นโครงการของกองทัพเรือและกองนาวิกโยธินสหรัฐ ได้ถูกนำมาใช้โดยกองทัพอากาศ รองนายพลเรือโธมัส คอนนอลลี่ใช้การพัฒนาของเอฟ-111เอมาทดสอบและพบว่ามันในควมเร็วเหนือเสียงได้ยากและลงจอดก็ยากเช่นกัน ต่อมาเขาพิสูจน์ให้สภาคองเกรสเห็นว่าความกังวลของเขาต่อตำแหน่งของกระทรวงกองทัพเรือและในเดือนพฤษภาคม พ.ศ. 2511 สภาคองเกรสก็ตัดงบของเอฟ-111บีทำให้กองทัพเรือสามารถซื้อความต้องการใหม่ได้



      ไม่นานกองบัญชาการระบบอากาศของกองทัพเรือได้ประกาศหาข้อเสนอสำหรับเครื่องบินขับไล่สำหรับกองทัพเรือ โดยเป็นเครื่องบินสองที่นั่งเรียงพร้อมความเร็วที่ 2.2 มัคและมีความสามารถในการสนับสนุนทางอากาศโดยใกล้ชิด ด้วยห้าบริษัทที่ยอมรับข้อเสนอ (สี่บริษัทร่วมกันสร้างแบบที่ปีกพับได้เหมือนกับเอฟ-111) แมคดอนเนลล์ ดักลาสและกรัมแมนถูกเลือกให้เป็นสองบริษัทสุดท้ายในเดือนธันวาคม พ.ศ. 2511 และกรัมแมนก็ชนะสัญญาในเดือนมกราคม พ.ศ. 2512 กรัมแมนนั้นเป็นผู้ร่วมงานในเอฟ-111บี และได้เริ่มงานในอีกทางเลือกเมื่อพวกเขาเห็นว่าโครงการเดิมกำลังแย่ลง การออกแบบก่อนหน้านี้ของพวกเขาถูกหารือกับนายทหารของกองทัพเรือเพื่อเป็นอีกทางเลือกของเอฟ-111บี



      กรัมแมนได้นำเครื่องยนต์ทีเอฟ30 ของเอฟ-111บีมาใช้อีกครั้ง แม้ว่ากองทัพเรือได้วางแผนที่จะแทนที่มันด้วยเอฟ401-พีดับบลิว-400 ที่กำลังอยู่ในการพัฒนา แม้ว่าจะเบากว่าเอฟ-111บี มันก็ยังใหญ่และหนักกว่าเครื่องบินขับไล่ของกองทัพอากาศสหรัฐลำใดๆ ที่เคยบินบนเรือบรรทุกเครื่องบิน ขนาดของมันมาจากการที่ต้องบรรทุกเรดาร์เอดับบลิว-9 ขนาดใหญ่และขีปนาวุธเอไอเอ็ม-54 ฟีนิกซ์ นอกจากนั้นเชื้อเพลิงข้างในยังมีถึง 7,300 กิโลกรัม เอฟ-14 ยังมีช่องรับลม ปัก และอุปกรณ์ลงจอดที่เหมือนกันกับเอ-6 อินทรูเดอร์ของกรัมแมน



      ด้วยการที่ได้สัญญาในการสร้างเอฟ-14 กรัมแมนจึงได้ขยายโรงงานที่นิวยอร์กเพื่อเป็นที่ทดสอบและพัฒนาเครื่องบินสกัดกั้นแบบใหม่ เพื่อประหยัดเวลาและป้องกันการแทรกแซงจากกระทรวงกลาโหม กองทัพเรือจึงข้ามขั้นตอนต้นแบบและมุ่งไปที่การพัฒนาเต็มรูปแบบ กองทัพอากาศก็ทำเช่นเดียวกันในเอฟ-15 ของพวกเขา



      เอฟ-14 ทำการบินครั้งแรกในวันที่ 21 ธันวาคม พ.ศ. 2513 เพียง 22 เดือนหลังจากที่กรัมแมนได้รับสัญญา และเริ่มการทดสอบความมีประสิทธิภาพในพ.ศ. 2516 กองนาวิกโยธินสหรัฐสนใจในเอฟ-14 เพื่อนำมาแทนที่เอฟ-4 แฟนทอม 2และได้ส่งนักบินและเรดาร์เพื่อทำการฝึก นาวิกโยธินไม่เคยขายเครื่องบินเต็มอัตราและถอนออกเมื่อระบบการจัดการคลังแสงสำหรับอาวุธโจมตีภาคพื้นดินถูกทิ้งให้ไม่ได้รับการพัฒนา ทำให้เครื่องบินไม่สามารถใช้อาวุธเหล่านั้นได้ สิ่งเหล่านี้ไม่ได้รับการพัฒนาจนกระทั่งปีพ.ศ. 2533





การพัฒนาและการเปลี่ยนแปลง

      ขีปนาวุธเอไอเอ็ม-54 ฟีนิกซ์ลูกแรกยิงโดยเอฟ-14 เมื่อวันที่ 28 เมษายน พ.ศ. 2515 ในเดือนพฤศจิกายนปีเดียวกันนั้นมีการยิงเพื่อทำลายเป้าหมายที่พุ่งตรงเข้ามาจากระยะ 200 กิโลเมตร นี่คือเกินระยะปกติของระบบอาวุธของเอฟ-14 ที่มีเพียง 166 กิโลเมตร อีกการทดสอบที่ไม่ธรรมดาคือในวันที่ 22 พฤศจิกายน พ.ศ. 2516 โดยขีปนาวุธหกลูกถูกยิงภายใน 38 วินาทีที่ความเร็ว 0.78 มัคในระดับ 24,800 ฟุต ซึ่งมีสี่ลูกที่ยิงโดนเป้า ขีปนาวุธนี้ได้เข้าประจำการในต้นปีพ.ศ. 2518 หลังจากสงครามเวียดนามจบลง

      ขีปนาวุธรุ่นแรกๆ ถูกแทนที่โดยรุ่นที่ก้าวหน้ากว่า โดยเฉพาะการมาของอิเลคทรอนิกซึ่งทำให้มันเชื่อถือได้มากยิ่งขึ้นและยังเป็นการเพิ่มพื้นที่ให้กับเครื่องยนต์จรวด ดังนั้นจึงมีการเปลี่ยนเอไอเอ็ม-54เอ ฟีนิกซ์ เอไอเอ็ม-7อี-2 สแปร์โรว์ และเอไอเอ็ม-9เจ ไซด์ไวน์เดอร์มาเป็นฟีนิกซ์แบบบีและซี แบบเอฟ เอ็ม พีสำหรับสแปร์โรว์ และไซด์ไวน์เดอร์ก็เปลี่ยนเป็นแบบแอลและเอ็ม

      ระบบกระเปาะลาดตระเวนทางอากาศทางยุทธวิธีหรือทาร์ปส์ (Tactical Airborne Reconnaissance Pod System, TARPS) ถูกสร้างขึ้นในปลายปีพ.ศ. 2513 สำหรับทอมแคท กระเปาะทาร์ปส์จะติดตั้งอยู่ที่ด้านขวาของลำตัวส่วนท้ายและต้องมีการเชื่อมต่อเพิ่มเติม มีเอฟ-14เอประมาณ 65 ลำและเอฟ-14ดีทั้งหมดที่ถูกดัดแปลงให้ใช้กระเปาะดังกล่าว ระบบนี้จะควบคุมโดยนั่งบินที่นั่งอยู่ด้านหลังเพื่อใช้มันในการลาดตระเวนหาข้อมูล ระบบทาร์ปส์ถูกนำมาใช้ในปีพ.ศ. 2523 ทาร์ปส์ถูกพัฒนาด้วยกล้องดิจิตอลในปีพ.ศ. 2539 กล้องดิจิตอลทำการพัฒนาต่อในปีพ.ศ. 2541 โดยใช้ชื่อว่า"ทาร์ปส์-ซีดี"

      เอฟ-14เอบางลำเผชิญกับการพัฒนาเครื่องยนต์ให้เป็นจีอี เอฟ110-400 ในปี 2520 ทอมแคทที่พัฒนาเหล่านี้ถูกตั้งชื่อใหม่ว่าเอฟ-14เอ+ ซึ่งต่อมาเปลี่ยนเป็นเอฟ-14บีในปีพ.ศ. 2534 เอฟ-14ดีถูกพัฒนาขึ้นมาในช่วงเวลานี้เอง มันรวมทั้งเครื่องยนต์จีอี เอฟ110-400 พร้อมกับระบบอิเลคทรอนิกอากาศดิจิตอลแบบใหม่และห้องนักบินแบบกระจก เอฟ-14ดียังได้รับระบบลิงก์ 16 เพื่อใช้ในการแลกเปลี่ยนข้อมูล^[11] ทอมแคทยังได้เปรียบจากระบบควบคุมการบินที่เป็นดิจิตอลหรือดีเอฟซีเอส (Digital Flight Control System, DFCS) ระบบนี้พัฒนาการควบคุมให้มีประสิทธิภาพสำหรับเครื่องบินบนเรือบรรทุกเครื่องบิน ทั้งในมุมปะทะระดับสูง และในการหลบหลีก







การเพิ่มความสามารถในการโจมตีภาคพื้นดิน



      ในทศวรรษที่ 1990 เมื่อเอ-6 อินทรูเดอร์ถูกปลดประจำการโครงการอากาศสู่พื้นของเอฟ-14 ก็เริ่มขึ้นอีกครั้ง การทดลองครั้งแรกกับระเบิดเกิดขึ้นในปลายทศวรรษที่ 1980 อย่างไรก็ดีงานหลักของเอฟ-14 คือให้การป้องกันทางอากาศในปฏิบัติการพายุทะเลทราย ดังนั้นภารกิจโจมตีภาคพื้นดินจึงตกเป็นของเอ-7 และเอฟ/เอ-18 เพื่อให้เอฟ-14 สามารถใช้อาวุธนำวิถีได้จึงมีโครงการพัฒนาสำหรับเอฟ-14เอและเอฟ-14บีที่เหลือ การพัฒนารวมทั้งระบบอิเลคทรอนิกอากาศแบบดิจิตอลแบบใหม่ จอแสดงภาพในห้องนักบิน การพัฒนาด้านโครงสร้าง และระบบป้องกันภัย เครื่องบินที่พัฒนาแล้วมีอิเลคทรอนิกอากาศที่เทียบได้กับเอฟ-14ดีและถูกตั้งชื่อใหม่ว่าเอฟ-14เอ (อัพเกรด) และเอฟ-14บี (อัพเกรด) ตามลำกับ

      ในปี 2537 กรัมแมนและกองทัพเรือได้รับข้อเสนอสำหรับการพัฒนาทอมแคทเพื่อเติมช่องว่างระหว่างเอ-6 ที่ปลดประจำการกับเอฟ/เอ-18อี/เอฟ ซูเปอร์ฮอร์เน็ทที่กำลังเข้าประจำการ แต่สภาคองเกรสก็ขัดขวางเอาไว้ การพัฒนานั้นมีมูลค่าพันล้านและอาจใช้เวลานาน สุดท้ายทางออกคือการพัฒนาที่รวดเร็วและไม่แพงด้วยการเติมระบบการนำร่องที่ความสูงต่ำและอินฟราเรดหาเป้าตอนกลางคืนหรือเรียกสั้นๆ ว่าแลนเทิร์น (LANTIRN) ซึ่งทำให้เอฟ-14 มีกล้องอินฟราเรดด้านหน้าสำหรับตอนกลางคืนและเลเซอร์จับเป้าเพื่อชี้เป้าให้กับระเบิดนำวิถี

      แม้ว่าแลนเทิร์นเป็นระบบที่จะต้องมีสองกระเปาะ คือกระเปาะนำร่องเอเอ็น/เอเอคิว-13 และกระเปาะจับเป้าเอเอ็น/เอเอคิว-14 การตัดสินใจลงเอยด้วยการใช้กระเปาะจับเป้าเพียงอย่างเดียว กระเปาะจับเป้าในระบบแลนเทิร์นของเอฟ-14 มีจุดเด่นที่มีการพัฒนาเหนือแบบทั่วไป โดยเฉพาะระบบจีพีเอส-ไอเอ็นเอส (Global Positioning System / Inertial Navigation System, GPS-INS) ซึ่งทำให้เอฟ-14 รู้ตำแหน่งของตัวเองเสมอ กระเปาะถูกติดตั้งที่ใต้ปีกขวา

      กระติดตั้งกระเปาะแลนเทิร์นเข้าไปนั้นไม่ได้ทำให้เอฟ-14 ต้องเปลี่ยนแปลงระบบซอฟต์แวร์ใดๆ ของมัน ซึ่งเป็นการประหยัดเวลาและขยายการพัฒนาออกไปอีก นักบินคนที่สองหรือผู้สกัดกั้นเรดาร์จะได้รับภาพจากกระเปาะบนหน้าจอของเขาและใช้คันบังคับแบบใหม่เพื่อนำทางระเบิดนำวิถีด้วยเลเซอร์ คันบังคับแบบแรกนั้นแทนที่ระบบทาร์ปส์ แปลว่าเอฟ-14 จะไม่สามารถใช้ระบบแลนเทิร์นคู่กับระบบทาร์ปส์ได้ แต่ในที่สุดการพัฒนาก็ทำให้เอฟ-14 ใช้ได้ทั้งสองอย่าง แลนเทิร์นที่ได้รับการพัฒนาถูกเรียกว่า"แลนเทิร์น 40เค"พร้อมด้วยเลเซอร์ 40เคที่ทำให้มันทำงานได้ในระดับ 40,000 ฟุตซึ่งถูกนำมาใช้ในปีพ.ศ. 2544

      ทอมแคทยังได้รับความสามารถใหม่ในการใช้ระเบิดจีบียู-38 หรือเจแดมในปีพ.ศ. 2546 ทำให้มันมีระเบิดนำวิถีด้วยเลเซอร์และอาวุธนำวิถีด้วยจีพีเอสที่หลากหลาย เอฟ-14ดีบางลำถูกพัฒนาในปีพ.ศ. 2548 ด้วยระบบโรเวอร์ 3 ที่ทำหน้าที่ส่งภาพจริงจากเครื่องบินไปยังแล็ปท็อปของผู้ควบคุมอากาศยานหน้าบนพื้นดิน



การออกแบบ



ภาพรวม

      เอฟ-14 ทอมแคทถูกออกแบบมาให้เป็นทั้งเครื่องบินขับไล่ครองความได้เปรียบทางอากาศและเครื่องบินสกัดกั้นทางทะเลพิสัยไกล เอฟ-14 มีสองที่นั่งพร้อมฝาครอบห้องนักบินที่ให้มุมมอง 360 องศา เครื่องบินมีจุดเด่นที่ปีกซึ่งสามารถพับได้อย่างอัตโนมัติเมื่อทำการบิน ในการเข้าสกัดกั้นด้วยความเร็วสูงปีกจะลู่ไปข้างหลัง พวกมันจะกางออกเพื่อทำให้เอฟ-14 เลี้ยวได้แคบขึ้นและได้เปรียบในการต่อสู้ มันถูกออกแบบมาเพื่อพัฒนาการทำงานของเอฟ-4 แฟนทอม 2 ในหลายๆ ด้าน ลำตัวและปีกของเอฟ-14 ทำให้มันไต่ระดับได้รวดเร็วกว่าเอฟ-4 ในขณะที่หางคู่นั้นช่วยเพิ่มความเสถียร เอฟ-14 มีปืนแกทลิ่งเอ็ม61 วัลแคนขนาด 20 ม.ม.ติดอยู่ที่ด้านซ้าย และสามารถใช้ขีปนาวุธเอไอเอ็ม-54 ฟีนิกซ์ เอไอเอ็ม-7 สแปร์โรว์ และเอไอเอ็ม-9 ไซด์ไวน์เดอร์ได้ กองทัพเรือสหรัฐต้องการให้เอฟ-14 มีอัตราแรงขับต่อน้ำหนักให้เท่ากับหนึ่งหรือมากกว่า แต่นั่นก็ไม่สามารถเป็นจริงได้จนกระทั่งเอฟ-14 เข้าประจำการ เพราะว่าการพัฒนาเครื่องยนต์ที่ล้าช้า



ลำตัวและปีก

      ลำตัวนั้นประกอบด้วยพื้นที่ราบขนาดใหญ่ที่เรียกว่า"แพนเค้ก"อยู่ระหว่างส่วนแยกของเครื่องยนต์ เชื้อเพลิง อิเลคทรอนิก ระบบควบคุมการบิน และกลไกของปีกจะอยู่ที่ส่วนนี้ "แพนเค้ก"ยังช่วยสร้างแรงยกอีกด้วย เครื่องยนต์ทั้งสองถูกติดตั้งอยู่ที่ด้านใต้ของส่วนแยกและเยื้องออกไปทางข้างหลังเล็กน้อย โดยมีลำตัวที่ผสมกลืนเข้าไปในรูปของท่อไอเสีย ส่วนแยกจะมีขนาด 1.3 ฟุต สิ่งนี้ช่วยให้เกิดอุโมงค์ที่กว้างระหว่างส่วนแยกซึ่งสร้างแรงฉุดเล็กน้อย อย่างไรก็ตามมันก็เพิ่มพื้นที่ให้ติดตั้งขีปนาวุธฟีนิกซ์และสแปร์โรว์ ระเบิด หรือกระเปาะทาร์ปส์ และเพิ่มพื้นที่ให้กับเชื้อเพลิงและอุปกรณ์

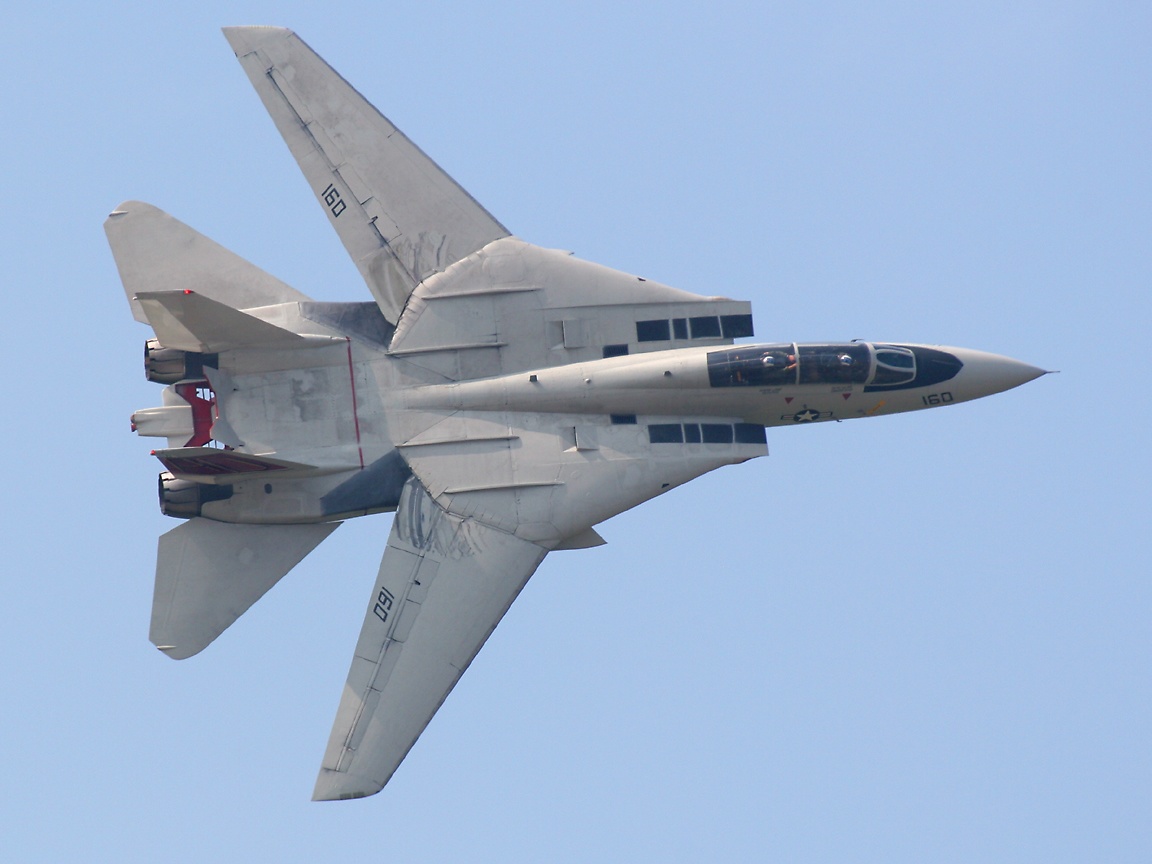

      ปีกของเอฟ-14 สามารถทำมุมได้ระหว่าง 20-68 องศา และจะควบคุมโดยคอมพิวเตอร์โดยอัตโนมัติ สิ่งนี้จะคอยดูให้ปีกมีความเหมาะสมในอัตราแรงยกต่อแรงฉุดเมื่อความเร็วมัคเปลี่ยนไป แต่มันก็สามารถบังคับด้วยมือโดยนักบินได้หากจำเป็น เมื่อจอดเครื่องบินปีกจะสามารถพับได้ 75 องศาซึ่งมันจะไปทับส่วนหางเมื่อลดพื้นที่ที่มันใช้จอด หากฉุกเฉินเอฟ-14 สามารถลงจอดพร้อมปีกลู่เต็มที่ 68 องศา แม้ว่ามันจะไม่ค่อยเหมาะสมและเสี่ยง เอฟ-14 สามารถบินและลงจอดอย่างปลอดภัยด้วยปีกที่ลู่หากว่าจำเป็น

      ปีกนั้นมีสองโครงสร้างกับถังเชื้อเพลิง โครงสร้างส่วนใหญ่อย่างกล่องปีก แกนหมุน และผิวบนล่างของปีกทำมาจากไทเทเนียม มันเป็นวัสดุที่เบาและแข็งแรง แต่ยากที่จะเชื่อมและมีราคาสูง การบินหมุนควงนั้นจะเกิดจากสปอยเลอร์ที่ความเร็วระดับต่ำ (ซึ่งจะถูกยกเลิกหากปีกทำมุมเกิน 57 องศา) และโดยการเปลี่ยนแพนหางทั้งหมดในความเร็วสูง ขอบส่วนหน้าของปีกหรือสแล็ท (Slat) ที่ยาวตลอดแนวและแฟล็บ (Flap) ถูกใช้เพื่อเพิ่มแรงยกทั้งในตอนลงจอดและต่อสู้ โดยสแล็ทจะทำมุม 17 องศาสำหรับลงจอดและ 7 องศาสำหรับต่อสู้ ในขณะที่แฟล็บจะทำมุม 35 องศาและ 10 องศาตามลำดับ หางทั้งสองจะช่วยในการเคลื่อนไหวที่มุมปะทะระดับสูง ในขณะที่ลดความสูงของเครื่องบินเพื่อให้เก็บเข้าโรงเก็บบนเรือบรรทุกเครื่องบินได้ง่าย เครื่องยนต์ทั้งสองที่ติดตั้งอยู่ข้างใต้นั้นก็เพื่อติดตั้งถังเชื้อเพลิง

      ผิวหน้าที่คืนรูปได้ ถูกเรียกว่ากังหันนวม (อังกฤษ: Glove Vane) เดิมทีติดตั้งอยู่ที่ส่วนหน้าของปีก และสามารถขยายได้อัตโนมัติด้วยระบบควบคุมการบินที่ความเร็วสูง พวกมันถูกใช้เพื่อสร้างแรงยกเพิ่มที่ส่วนหน้าของเครื่องบิน ดังนั้นมันจึงเป็นการช่วยชดเชยแนวโน้มที่เครื่องจะปักหัวลงเมื่อทำความเร็วเหนือเสียง มันจะถูกใช้งานโดยอัตโนมัติที่ความเร็วประมาณ 1 มัค อย่างไรก็ตามมันก็เป็นการเพิ่มน้ำหนักและความซับซ้อน^[7]

      เบรกอากาศประกอบด้วยผิวหน้าที่ยืดออกได้ที่ส่วนหลังสุดของลำตัว ระหว่างเครื่องยนต์ทั้งสอง ผิวหน้าด้านใต้จะแยกเป็นครึ่งซ้ายกับขวา รูปแบบจัดการนี้บางครั้งก็เรียกว่า"คาสเตอร์เทล" (castor tail)^[17] หรือ"บีเวอร์เทล" (beavertail) ทอมแคทใช้กลไลควบคุมการบินทั้งหมด ยกเว้นเพียงสปอยเลอร์ซึ่งเป็นการใช้ไฮดรอลิก



เครื่องยนต์และอุปกรณ์ลงจอด



      เครื่องยนต์จะมีช่องรับลมสี่เหลี่ยมมุมฉากที่ติดตั้งอยู่ใต้ปีกทั้งสองข้าง แพรทท์ แอนด์ วิทนีย์ เจที10เอนั้นให้กำลังมหาศาลในชั่วขณะหนึ่งและเป็นเครื่องยนต์เทอร์โบแฟน พวกมันทำให้เกิดการลดการใช้เชื้อเพลิงในขณะที่บินร่อน ซึ่งจำเป็นในภารกิจลาดตระเวนระยะยาว

      ช่องรับลมทั้งสองมีทางลาดที่ขยับได้และประตูที่จะควบคุมโดยคอมพิวเตอร์เพื่อให้อากาศเข้าไปในเครื่องยนต์ในขณะที่ไม่ทำให้มันสั่นสะเทือน ท่อไอเสียยังมีจุดเด่นที่หัวฉีดกับกลีบที่ขยับได้ซึ่งจะเปิดหรือปิดตามสถานะของเครื่องยนต์ เครื่องยนต์ทีเอฟ30 นั้นขาดทั้งกำลังและความเชื่อถือได้ รัฐมนตรีกองทัพเรือจอห์น เลห์แมนได้บอกกับสภาคองเกรสว่าการผสมผสานของเอฟ-14 กับเครื่องทีเอฟ30 อาจเป็นการจับคู่ของเครื่องยนต์กับโครงสร้างที่แย่ที่สุดในรอบปี และกล่าวว่าเครื่องยนต์ทีเอฟ30 นั้นเป็นเครื่องยนต์ที่แย่มาก ด้วยการมีอุบัติเหตุของเอฟ-14 28% ที่มีสาเหตุมาจากเครื่องยนต์ รอยแตกของกังหันนั้นอันตรายมากด้วยการที่ส่วนหนึ่งของเครื่องยนต์จะถูกเสริมกำลังเมื่อใบพัดไม่ทำงาน เพื่อช่วยลดความเสียหายที่อาจเกิดกับเครื่องทั้งเครื่อง เครื่องยนต์ทีเอฟ30 ยังมีแนวโน้มที่จะหยุดทำงานได้ง่ายซึ่งจะทำให้เสียการควบคุมเพราะว่าเครื่องยนต์ที่กว้าง ซึ่งส่งผลให้เกิดการหักเหอย่างรุนแรงจนเครื่องบินอาจหมุนควง เมื่อถึงความสูงระดับหนึ่งไอเสียจากขีปนาวุธที่ยิงออไปสามารถทำให้ตัวบีบอัดของเครื่องยนต์หยุดทำงานได้ สิ่งนี้ส่งผลให้มีการพัฒนาระบบไหลเวียนซึ่งจะลดกำลังของเครื่องยนต์ชั่วคราวและปิดช่องรับลมด้านหน้าในขณะทำการยิงขีปนาวุธ อัตราแรงขับต่อน้ำหนักพร้อมอาวุธเต็มที่จะอยู่ที่ 0.59 ซึ่งเทียบไม่ได้กับเอฟ-15เอที่มีอัตราอยู่ที่ 0.85 กระนั้นเครื่องบินเองก็ยังสามารถทำความเร็วได้ถึง 2.4 มัค และความเร็วสูงสุดอยู่ที่ 2.34 มัค เชื้อเพลิงภายในมีขนาด 2,400 แกลลอน ในปีกแต่ละข้างอีก 290 แกลลอน ในถังท้านห้องนักบินอีก 690 แกลลอน และในถังเชื้อเพลิงด้านนอกสองถังอีก 457 แกลลอน เครื่องบินสามารถบรรทุกถังปลดได้ขนาด 267 แกลลอนสองถังที่ใต้ช่องรับลม นอกจากนั้นยังมีระบบเติมเชื้อเพลิงทางอากาศซึ่งจะยื่นออกมาจากส่วนจมูก

โครงสร้างส่วนล่างของเครื่องบินนั้นแข็งแรงมาก เพื่อที่จะทนทานจากการบินขึ้นและลงจอดที่รุนแรงบนเรือบรรทุกเครื่องบิน มันประกอบด้วยล้อคู่ที่ส่วนจมูกและพื้นที่กว้างมากในส่วนของล้อหลัก มันต่างจากส่วนล่างที่แคบและสูงของเอฟ-15 อีเกิล ทั้งสองแบบมีน้ำหนักที่เท่าๆ กันและปีกที่สูงซึ่งทำให้ส่วนล่างนั้นติดตั้งอะไรเข้าไปได้ ลำตัวของทอมแคทนั้นกว้างกว่าและไม่ต้องใช้ถังเชื้อเพลิงขนาดใหญ่เหมือนกับของเอฟ-15 ที่ติดอยู่ที่ส่วนกลาง ในจุดที่ปีกพับนั้นจะไม่มีตำบลติดอาวุธ ดังนั้นอาวุธทั้งหมดจึงถูกติดตั้งที่ส่วนท้องระหว่างช่องรับลมและตรงปีกนวม





ระบบอิเลคทรอนิกอากาศและระบบควบคุมการบิน



      ห้องนักบินนั้นเป็นที่นั่งเรียงกันสองที่นั่ง นักบินและผู้สกัดกั้นเรดาร์จะนั่งบนเก้าอี้ดีดตัวขับเคลื่อนด้วยจรวดมาร์ติน-เบเกอร์ จีอาร์ยู-7เอ พวกเขาจะมีมุมมอง 360 องศาซึ่งเป็นฝาครอบที่มีกระจกสี่แผ่น หนึ่งสำหรับผู้สกัดกั้นเรดาร์และที่เหลือสำหรับนักบิน ฝาครอบยังคงเป็นแบบทั่วไปคือมีสามชิ้นส่วน แต่โครงสร้างโดยรวมนั้นมีขนาดใหญ่และให้การมองเห็นที่ดี ลูกเรือมีการควบคุมที่คลาสสิกและอุปกรณ์แบบเดิมโดยเป็นแบบผสมของอนาล็อกกับดิจิจอล มีเพียงนักบินเท่านั้นที่ควบคุมเครื่องบิน เอฟ-14 นั้นไม่เคยมีระบบควบคุมคู่ ดังนั้นนักบินจึงเริ่มฝึกด้วยการบินในเครื่องลำอื่นและเครื่องจำลองการบินก่อน ระบบควบคุมหลักเป็นเฮด-อัพดิสเพลย์ที่ผลิตโดยไคเซอร์ มีจอวีเอสไอและเอชเอสไอที่แสดงข้อมูลความเร็ว การนำร่อง และข้อมูลอื่นๆ เอฟ-14เอและบีไม่มีหน้าจอที่มีหลายรูปแบบ ไม่เหมือนกับของเอฟ-16 และเอฟ/เอ-18



      ส่วนจมูกของเครื่องบินจะมีขนาดใหญ่เพื่อบรรจุระบบอิเลคทรอนิกอากาศจำนวนมาก อีซีเอ็มและการนำร่องจะกินเนื้อที่เยอะและซับซ้อนมาก ส่วนประกอบหลักคือเรดาร์เอดับบลิวจี-9 เอ็กซ์-แบนด์ของฮิวจ์ส ซึ่งในรุ่นแรกนั้นมีทั้งระบบดิจิตอลน้ำหนักเบา 5400บีพร้อมแรม 32 กิโลไบต์ จานดาวเทียมขนาด 36 นิ้วใช้พลังงาน 10 กิโลวัตต์และทำงานร่วมกับเสาอากาศ มันมีรูปแบบค้นหาและติดตามมากมายให้เลือกใช้ เช่น ติดตามขณะสแกน หาระยะขณะค้นหา ติดตามเป้าหมายเดียวด้วยเรดาร์พัลส์ และรบกวนวัดมุมติดตาม มันสามารถจับเป้าหมายได้มากสุด 24 เป้าหมายในเวลาเดียวกัน และสามารถเข้าปะทะได้ 6 เป้าหมายในระยะ 100 กิโลเมตรในโหมดติดตามขณะสแกน ในโหมดติดตามเป้าหมายเดียวจะมีพิสัยสูงสุดที่ประมาณ 150 กิโลเมตร พิสัยค้นหาสูงสุดสามารถทำได้ถึง 190 กิโลเมตร และกระทั่งเครื่องบินขับไล่ก็สามารถถูกล็อกเป้าได้ที่ 120-140 กิโลเมตร ขีปนาวุธร่อนยังสามารถถูกตรวจพบโดยเรดาร์เอดับบลิวจี-9 เพราะเรดาร์นี้สามารถล็อกเป้าและติดตามวัตถุที่มีขนาดเล็กในความสูงต่ำได้เมื่อใช้เรดาร์พัลส์ จานดาวเทียมของเรดาร์ที่จมูกและระบบอิเลคทรอนิกอากาศส่วนใหญ่จะอยู่ที่หลังส่วนจมูก ใกล้กับที่นั่งของนักบิน ระบบอื่นๆ จะอยู่ใกล้กับที่นั่งของผู้สกัดกั้นเรดาร์ และส่วนใหญ่จะแสดงสถานะในหน้าจอระบบของเอดับบลิวจี-9



      ทอมแคทยังมีจุดเด่นที่อุปกรณ์ต่อต้านอิเลคทรอนิกและระบบเรดาร์แจ้งเตือน เครื่องปล่อยพลูและเป้าล่อ ระบบแบ่งข้อมูลระหว่างเครื่องบิน และระบบนำร่องที่แม่นยำ ระยะพิกัดในตอนแรกถูกโปรแกรมเข้าไปในคอมพิวเตอร์นำร่อง และไจโรสโคปในระบบจะติดตามทุกการเคลื่อนไหวของเครื่องบิน การเคลื่อนไหวเหล่านี้จะถูกส่งไปที่คอมพิวเตอร์นำร่อง ทำให้มันคำนวณระยะและทิศทางของเครื่องบินจากจุดเริ่มต้น ต่อมาระบบจีพีเอสถูกติดตั้งเข้าไปในระบบนี้ ทำให้มันไม่เพียงแค่ให้การนำร่องที่แม่นยำ แต่ยังให้ข้อมูลสำรองในกรณีที่ระบบเกิดล้มเหลว



      เครื่องปล่อยพลูและเป้าล่อนั้นจะอยู่ที่ส่วนท้องบริเวณเกือบปลายหางใกล้กับขอเกี่ยว เครื่องปล่อยจะบรรจุไปด้วยกระบอกมากมาย ซึ่งเป้าล่อหรือพลุแต่ละดอกจะถูกผสมกันในแบบใดก็ได้ ระบบอาร์ดับบลิวอาร์ถูกจัดการให้มีเสาอากาศทั้ง 4 อยู่ทั่วเครื่องบิน และสามารถคำนวณทิศทางและระยะในรูปแบบต่างๆ ของเรดาร์จากเครื่องบินและขีปนาวุธหลายชนิด ระบบอาร์ดับบลิวอาร์สามารถแสดงสถานะเรดาร์ของเครื่องบินที่ติดตามอยู่ได้ มันสามารถบอกความแตกต่างระหว่างเรดาร์ค้นหากับเรดาร์ของขีปนาวุธได้ ระบบต่อต้านอิเลคทรอนิกสามารถประเมินเรดาร์ที่สัญญาณเรดาร์ที่เข้ามาและทำการส่งสัญญาณไปรบกวนแหล่งเรดาร์นั้นได้



      เซ็นเซอร์แบบเดิมนั้นประกอบด้วยอินฟราเรดที่อยู่ใต้ส่วนจมูก มันคือเอเอ็น/เอแอลอาร์-23 มันมีระบบหล่อเย็นในตัว แต่ก็ไม่มีประสิทธิภาพและถูแทนที่ด้วยระบบใหม่ นี่คือระบบมองเอเอเอ็กซ์-1 ของนอร์ธทรอป หรือเรียกอีกชื่อหนึ่งว่าทีซีเอสหรือชุดกล้องโทรทัศน์ (TV Camera Set) และถูกใช้เพื่อช่วยนักบินในการระบุและติดตามเครื่องบิน อย่างน้อยก็ในตอนกลางวัน ได้ถึง 60 ไมล์สำหรับเครื่องบินขนาดใหญ่ ชุดกล้องโทรทัศน์สามารถทำงานโดยพึ่งเรดาร์เพื่อติดตามอะไรก็ตามที่เรดาร์กำลังติดตามอยู่ และเรดาร์ก็สามารถทำงานโดยพึ่งชุดกล้องโทรทัศน์เพื่อติดตามอะไรก็ตามที่กล้องมองเห็น ลูกเรือทั้งสองนายสามารถเห็นภาพบนจอของพวกเขา แม้ว่ามันจะใช้งานได้ดีแต่เอฟ-14 ที่ทำงานระยะยาวกลับไม่มีระบบดังกล่าว บิน กันส์ตันได้รายงานว่าแม้กระทั่งในปีพ.ศ. 2526 มีเครื่องบินเพียง 1 ใน 8 ลำเท่านั้นที่มีระบบนี้



      ระบบอินฟราเรดและกล้องคู่ถูกใช้งานในเอฟ-14ดี โดยมีเสาอากาศต่อต้านอิเลคทรอนิกอยู่ในตำแหน่งของแบบเก่า นั่นแปลว่าเอฟ-14 สามารถใช้เสาอากาศต่อต้านอิเลคทรอนิกเพียงอันเดียว หรือเซ็นเซอร์อินฟราเรด หรือชุดกล้องโทรทัศน์ได้ ระบบต่อต้านอิเลคทรอนิกของทอมแคทประกอบด้วยระบบรองจำนวนมาก ทั้งอาร์ดับบลิวอาร์ ระบบต่อต้านอิเลคทรอนิก เครื่องปล่อยพลูและเป้าล่อ จมูก หาง และปีก สิ่งนี้ถูกจัดว่าเป็นความแตกต่างในหมู่เครื่องบินขับไล่ก่อนหน้า





อาวุธ



      เดิมทีทอมแคทนั้นถูกออกแบบมาเพื่อเป็นทั้งเครื่องบินที่คล่องแคล่วและเครื่องบินจัดการกับขีปนาวุธร่อนและเครื่องบินทิ้งระเบิดของโซเวียต ผลที่ได้คือเครื่องบินที่ถูกออกแบบมาเพื่อทำหน้าที่ได้อย่างมีประสิทธิภาพในแทบจะทุกด้าน ในด้านอาวุธทอมแคทถูกออกแบบมาเพื่อใช้เอไอเอ็ม-54 ฟีนิกซ์โดยเฉพาะ แต่ไม่เหมือนกับเอฟ-111บีที่มันสามารถจัดการกับเป้าหมายทั้งในระยะกลางและใกล้ได้ ดังนั้นเอฟ-14 จึงเป็นเครื่องบินขับไล่ครองความได้เปรียบทางอากาศอย่างสมบูรณ์และไม่ได้เป็นแค่เครื่องบินสกัดกั้นพิสัยไกลเท่านั้น มันมีปืนเอ็ม61 วัลแคนพร้อมกระสุน 676 นัดและสามารถเลือกการยิงแบบ 4,000 หรือ 6,000 นัดต่อนาทีได้ มันสามารถบรรทุกได้มากกว่า 6,700 กิโลกรัมสำหรับภารกิจต่อสู้ในหลายตำแหน่งทั้งที่ใต้ท้องและใต้ปีก โดยปกติแล้วนั่นแปลว่ามันสามารถมีฟีกนิซ์หรือสแปร์โรว์สูงสุดได้ 2-4 ลูก ฟีนิกซ์หรือสแปร์โรว์สามารถติดตั้งที่ปีกได้ 2 ลูก และไซด์ไวน์เดอร์ 2 ลูกบนปีก ในบางกรณีเอไอเอ็ม-7 สี่ลูกและเอไอเอ็ม-9 สี่ลูกจะติดตั้งอยู่ที่ใต้ท้องเหมือนกับของเอฟ-4 และเอฟ-15



      ฟีนิกซ์สามารถบรรจุเต็มที่ 6 ลูกซึ่งก็ไม่เคยมีใครทำมาตลอดการใช้งาน แม้ว่าการทดสอบแรกๆ นั้นจะพิสูจน์ว่ามันสามารถทำได้ แต่ก็ไม่เคยมีภัยอะไที่อันตรายจนถึงขั้นต้องใช้ฟีนิกซ์พร้อมกันถึง 6 ลูกและมันก็เยอะเกินไปที่จะทำการจอดลงบนเรือบรรทุกเครื่องบิน ขีปนาวุธฟีนิกซ์ถูกใช้เพียงสองครั้งโดยกองทัพเรือสหรัฐ ซึ่งทั้งหมดเกิดขึ้นในอิรักเมื่อปี 2542 แต่ทั้งสองนัดก็พลาดเป้า



      ในช่วงที่สงครามเย็นดุเดือดในปลายปีทศวรรษที่ 2510 และ 2520 อาวุธโดยทั่วไปของเอฟ-14 บนเรือบรรทุกเครื่องบินนั้นจะเป็นเอไอเอ็ม-54 ฟีนิกซ์ไม่มากกว่า 1 ลูก แต่จะเป็นเอไอเอ็ม-9 ไซด์ไวน์เดอร์ 2 ลูก เอไอเอ็ม-7 สแปร์โรว์ 2 ลูก กระสุนขนาด 20 ม.ม.ของปืนเอ็ม61 วัลแคน และถังปลดทิ้งได้สองถัง





ประวัติการใช้งาน

      เอฟ-14 ทอมแคทเป็นเครื่องบินขับไล่และสอดแนมหลักของกองทัพเรือสหรัฐตั้งแต่ปี 2515-2549 เอฟ-14 ยังได้ทำหน้าที่ของมันในกองทัพอากาศอิหร่านตั้งแต่ปี 2521 จนถึงปัจจุบัน



กองทัพเรือสหรัฐ



      เอฟ-14 เริ่มเข้ามาแทนที่เอฟ-4 แฟนทอม 2 ในกองทัพเรือสหรัฐโดยเริ่มขึ้นในเดือนกันยายน พ.ศ. 2517 บนเรือบรรทุกเครื่องบินยูเอสเอส เอ็นเตอร์ไพรซ์และได้มีส่วนร่วมในการถอนกำลังออกจากไซง่อนของอเมริกา เอฟ-14 ได้ทำแต้มครั้งแรกในวันที่19 สิงหาคม พ.ศ. 2524 เหนืออ่าวซิดร้า หลังจากที่เอฟ-14 สองลำถูกเข้าปะทะโดยซู-22 ฟิตเตอร์สองลำของลิเบีย เอฟ-14 ได้หลบพ้นจากขีปนาวุธวิมเปล เค-13 และยิงตอบโต้ที่ส่งผลให้เครื่องบินของลิเบียทั้งสองลำตก เอฟ-14 ของสหรัฐได้เข้าปะทะกับเครื่องบินของลิเบียอีกครั้งในวันที่ 4 มกราคม พ.ศ. 2532 เมื่อมิก-23 ฟลอกเกอร์สองลำของลิเบียถูกยิงตกเหนืออ่าวซิดร้าอีกครั้ง



      แม้ว่าทอมแคทจะได้รับความสนใจจากเหตุการณ์เหนืออ่าวซิดร้า แต่มันก็เป็นการรบในขณะที่ทำการลาดตระเวนเท่านั้น ทอมแคทได้รับเลือกให้ทำหน้าที่ลาดตระเวนสอดแนมแทนอาร์เอ-5ซี วิจิลานเตและอาร์เอฟ-8จี ครูเซเดอร์ กระเปาะขนาดใหญ่ที่ถูกเรียกสั้นๆ ว่าทาร์ปส์ (Tactical Airborne Reconnaissance Pod System, TARPS) ถูกสร้างขึ้นและติดตั้งกับเครื่องทอมแคทในปีพ.ศ. 2524 เมื่ออาร์เอฟ-8จี ครูเซเดอร์ถูกปลดประจำการในปีพ.ศ. 2525 ทาร์ปส์ก็กลายมาเป็นระบบลาดตระเวนหลักของกองทัพเรือสหรัฐ หนึ่งในสองของฝูงบินทอมแคทจะมีกระเปาะทาร์ปส์ติดอยู่และจะได้รับเครื่องบินที่สามารถติดตั้งทาร์ปส์ได้ 3 ลำ และมีลูกเรือที่ถูกฝึกมาเพื่อใช้มันอีก 4 นาย



      ในขณะที่อิหร่านใช้ทอมแคทสำหรับการโจมตีอิรักในต้นทศวรรษที่ 2523 แต่สหรัฐกลับใช้มันทำภารกิจรบรายวันเหนือเลบานอนเพื่อถ่ายภาพกิจกรรมในหุบเขาเบกา ในตอนนั้นทอมแคทถูกมองว่ามีขนาดใหญ่และบอบบางเกินไปที่จะใช้บินบนบก แต่ความต้องการภาพถ่ายเหล่านั้นก็มากเสียจนลูกเรือทอมแคทได้ทำการพัฒนายุทธวิธีพิเศษเพื่อจัดการกับปืนต่อต้านอากาศยานและขีปนาวุธเอสเอ-7 ในบริเวณหุบเขา การเผชิญหน้ากับเอสเอ-2 ครั้งแรกเกิดขึ้นในโซมาเลียเมื่อเดือนเมษายน พ.ศ. 2526 เมื่อฐานปืนไม่ระวังต่อทอมแคทสองลำที่บินตามตารางบินเพื่อทำภารกิจทาร์ปส เอสเอ-2 ยิงใส่ทอมแคทลำที่สองในตอนที่มันบินเหนือขึ้นไป 1 หมื่นฟุต นักบินตรวจพบขีปนาวุธและทำการหลบหลีกได้สำเร็จ ความต้องการที่คาดไม่ถึงของการต่อสู่ขณะปฏิบัติภารกิจทาร์ปสนั้นนำไปสู่เซ็นเซอร์ความสูงสูงอย่างเคเอ-93 เพื่อให้มันทำงานร่วมกับเอไอเอ็ม-54 ฟีนิกซ์ เครื่องตรวจจับเรดาร์แบบ"ฟัซบัสเตอร์" (Fuzz buster) ก็ถูกนำมาใช้เช่นกันเพื่อเติมช่องว่างในการตรวจจับเรดาร์ของขีปนาวุธอย่างเอสเอ-6 การแก้ไขปัญหาสุดท้ายคือการพัฒนาเป็นเอแอลอาร์-67 แต่มันก็ยังไม่พร้อมถูกใช้จนกระทั่งมีเอฟ-14เอในปลายทศวรรษที่ 2523 ในปฏิบัติการอ่าวซิดร้าเมื่อปีพ.ศ. 2529 ทอมแคทถูกใช้ทำภารกิจเหนือผิวน้ำเพราะมันอันตรายเกินไปที่จะใช้เหนือพื้นดิน



      การมีส่วนร่วมของเอฟ-14 ในสงครามอ่าวเมื่อปีพ.ศ. 2534 ประกอบด้วยการลาดตระเวนรบเหนือทะเลแดงและอ่าวเปอร์เซีย และภารกิจเหนือพื้นดินที่ทั้งคุ้มกันการโจมตีและการสอดแนม จนกระทั่งวันสุดท้ายของปฏิบัติการพายุทะเลทรายมาถึง การบินครองอากาศในประเทศก็ถูกทำโดยเอฟ-15 อีเกิลของกองทัพอากาศสหรัฐ กฎการเข้าปะทะยังเน้นถึงการระบุมิตรหรือศัตรูเมื่อต้องใช้ขีปนาวุธระยะไกลเกินสายตาอย่างเอไอเอ็ม-7 สแปร์โรว์และเอไอเอ็ม-54 ฟีนิกซ์ สิ่งนี้เป็นการขัดขวางทอมแคทจากการใช้อาวุธที่ทรงอานุภาพที่สุดของมัน นอกจากนั้นสัญญาณที่ทรงพลังจากเรดาร์เอดับบลิวจี-9 ถูกตรวจจับได้ง่ายในระยะไกล กองทัพเรือสหรัฐได้รับความเสียหายโดยเสียเอฟ-14 ไปเพียงลำเดียวจากศัตรูเมื่อวันที่ 21 มกราคม พ.ศ. 2534 เมื่อเอฟ-14เอ+ หมายเลขบี/เอ็น 161430 ถูกยิงตกโดยขีปนาวุธพื้นสู่อากาศเอสเอ-2ขณะทำภารกิจคุ้มกันใกล้กับฐานบินอัล อซาดในอิรัก ลูกเรือทั้งสองนายดีดตัวออกมาทัน โดยนักบินได้รับการช่วยเหลือจากกองกำลังพิเศษและผู้ควบคุมเรดาร์ถูกจับเป็นเชลยโดยทหารฝ่ายอิรักในค่ายเชลยศึกจนจบสงคราม เอฟ-14 ยังได้ทำแต้มสุดท้ายของมันโดยการยิงเฮลิคอปเตอร์มิล เอ็มไอ-8 ตกด้วยเอไอเอ็ม-9 ไซด์ไวน์เดอร์



      ในปีพ.ศ. 2538 เอฟ-14 ได้มีส่วนร่วมในปฏิบัติการเดบิเบอร์เรทฟอร์ซและปฏิบัติการอัลไลด์ฟอร์ซในปีพ.ศ. 2542 และในปีพ.ศ. 2541 กองบินสองกองบินที่ใช้เอฟ-14 ก็ได้เข้าร่วมในปฏิบัติการดีเซิร์ทฟอกซ์ ในวันที่ 15 กุมภาพันธ์ พ.ศ. 2544 มีการติดตั้งขีปนาวุธเจแดมให้กับเอฟ-14 ในวันที่ 7 ตุลาคม พ.ศ. 2544 เอฟ-14 ได้นำการรุกครั้งแรกในอัฟกานิสถานซึ่งเป็นการเริ่มปฏิบัติการเอ็นดัวริงฟรีดอมและได้ทิ้งระเบิดเจแดมเมื่อวันที่ 11 มีนาคม พ.ศ. 2545 เอฟ-14ดีของกองบินที่เหลือได้รับการติดตั้งเจแดมในเดือนมีนาคม พ.ศ. 2546^[13] ในวันที่ 10 ธันวาคม พ.ศ. 2548 เอฟ-14ดีจากสองกองบินได้รับการพัฒนาระบบดาวน์ลิงก์ โรเวอร์ 3 เพื่อใช้ในการส่งภาพให้กับผู้ควบคุมการบินส่วนหน้า^[14] เอฟ-14 จากกองบินทั้งสองได้ทำการรบครั้งสุดท้ายบนเรือยูเอสเอส ธีโอดอร์ รูสเวลท์ในปีพ.ศ. 2548



สิ่งที่เข้ามาแทนที่



      ในขณะที่เอฟ-14 ได้พัฒนาจนเป็นเอฟ-111บี ขนาด 36,000 กิโลกรัม เอฟ-14 ก็ยังคงเป็นเครื่องบินขับไล่ที่มีขนาดใหญ่ที่สุดและแพงที่สุดในช่วงเวลาของมัน มีโครงการใหม่เข้ามาในทศวรรษที่ 2513 เพื่อทางออกราคาถูกสำหรับการทดแทนกองบินเอฟ-4 ของกองทัพเรือและกองทัพอากาศสหรัฐ โครงการดังกล่าวต้องการให้เกิดเครื่องบินขับไล่น้ำหนักเบารุ่นใหม่ ซึ่งจะนำไปสู่การสร้างเอฟ/เอ-18 ฮอร์เน็ท ซึ่งเป็นเครื่องบินโจมตีและเครื่องบินขับไล่ขนาดกลาง



      ในปีพ.ศ. 2537 สภาคองเกรสได้ปฏิเสธข้อเสนอของกรัมแมนที่ต้องการจะพัฒนาทอมแคทของกองทัพเรือให้มากกว่ารุ่นดี (อย่างซูเปอร์ทอมแคท 21 รุ่นควิกสไตรค์ที่ถูกกว่า และรุ่นแอทแท็คทอมแคท 21 ที่ก้าวหน้าอย่างที่สุด) แทนที่จะเป็นเช่นนั้นกองทัพเรือกลับเลือกที่จะปลดประจำการเอฟ-14 และนำเอฟ/เอ-18อี/เอฟ ซูเปอร์ฮอร์เน็ทมาทำหน้าที่แทน





อิหร่าน

ผู้ใช้ทอมแคทนอกจากสหรัฐเพียงรายเดียวคือกองทัพอากาศจักรวรรดิอิหร่าน



      ในต้นทศวรรษที่ 2513 กองทัพอากาศจักรวรรดิอิหร่านได้มองหาเครื่องบินขับไล่รุ่นใหม่ที่ก้าวหน้า โดยเฉพาะลำที่สามารถเข้าสกัดกั้นมิก-25 "ฟ็อกซ์แบท"ของโซเวียตได้ หลังจากที่ประธานาธิบดีสหรัฐริชาร์ด นิกสันได้ไปเยือนอิหร่านในปีพ.ศ. 2515 ซึ่งได้ยื่นเทคโนโลยีทางทหารใหม่ล่าสุดของอเมริกันให้กับอิหร่าน กองทัพอากาศจักรวรรดิอิหร่านมีสองทางเลือกคือเอฟ-14 ทอมแคทหรือเอฟ-15 อีเกิล บริษัทกรัมแมนได้จัดการสาธิตระหว่างทอมแคทกับอีเกิลต่อหน้ากษัตริย์ซาห์ของอิหร่านในตอนนั้น และในเดือนมกราคม พ.ศ. 2517 อิหร่านก็ได้สั่งซื้อเอฟ-14 30 ลำพร้อมขีปนาวุธเอไอเอ็ม-54 ฟีนิกซ์ 424 ลูก โดยมีมูลค่า 300 ล้านดอลลาร์สหรัฐ ไม่กี่เดือนต่อมารายการดังกล่าวก็เพิ่มขึ้นกลายเป็นเครื่องบิน 80 ลำและขีปนาวุธ 714 ลำเพื่อเป็นอะไหล่ให้กองทัพไปอีก 10 ปี

      เอฟ-14 ลำแรกมาถึงในเดือนมกราคม พ.ศ. 2519 มันถูกดัดแปลงด้วยการนำระบบอิเลคทรอนิกอากาศเท่านั้น แต่ก็ยังคงใช้เครื่องยนต์เดิม ปีต่อมาอีก 12 ลำก็มาถึง ในขณะนั้นเองการฝึกลูกเรืออิหร่านก็เริ่มขึ้นโดยกองทัพเรือสหรัฐโดยทำการฝึกในสหรัฐเอง และในการฝึกครั้งนี้มีการใช้ขีปนาวุธฟีนิกซ์ยิงใส่เป้าหมายที่เป็นโดรนในความสูง 5 หมื่นฟุต

      หลังจากการโค่นล้มอำนาจกษัตริย์ซาห์ในปีพ.ศ. 2522 กองทัพอากาศก็มีชื่อใหม่ว่ากองทัพอากาศสาธารณัฐอิสลามอิหร่านและรัฐบาลใหม่ก็ทำการยกเลิกรายการสั่งซื้ออาวุธส่วนมากจากฝั่งตะวันตก มีข้อมูลถึงการใช้เอฟ-14 ของอิหร่านน้อยมาก

      ในเดือนมกราคม พ.ศ. 2550 มีการประกาศโดยกระทรวงกลาโหมสหรัฐว่าการขายชิ้นส่วนเอฟ-14 ถูกยกเลิก เพราะว่ากลัวว่าพวกมันจะตกไปอยู่ในมือของอิหร่าน การตัดสินใจดังกล่าวเกิดขึ้นตามสถานการณ์ในขณะนั้นของอิหร่าน ในวันที่ 2 กรกฎาคม พ.ศ. 2550 เอฟ-14 ของอเมริกาที่ยังเหลืออยู่ถูกแยกชิ้นส่วนเพื่อทำให้แน่ใจว่าชิ้นส่วนของพวกมันจะไม่ถูกซื้อไปโดยรัฐบาลที่เป็นศัตรูของสหรัฐ อิหร่านนั้นมีเอฟ-14 ประมาณ 44 ลำ โดยมี 20 ที่ยังปฏิบัติการอยู่เมื่อถึงปีพ.ศ. 2552



รุ่นต่างๆ

เอฟ-14 สร้างออกมาทั้งสิ้น 712 ลำที่โรงงานของกรัมแมนในคาลเวอร์ตันบนลองไอแลนด์ตั้งแต่ปีพ.ศ. 2512-2534 ในขณะที่เอฟ-14 ทำการผลิตอยู่ที่เบธเพจในนิวยอร์ก การก่อสร้างและการทดสอบทั้งหมดก็เกิดขึ้นในคาลเวอร์ตัน โรงงานที่เบธเพจได้ผลิตเครื่องบินของสงครามโลกครั้งที่ 2 และเป็นที่อยู่ของวิศวกรผู้ออกแบบเอฟ-14 อย่างไรก็ตามที่เบธเพจนั้นก็ไม่ได้เป็นโรงงานผลิตเครื่องบินอีกต่อไปแล้ว เครื่องบินกว่า 160 ลำของสหรัฐถูกทำลายในอุบัติเหตุครั้งหนึ่ง



เอฟ-14เอ

      รุ่นเอเป็นเครื่องบินขับไล่สกัดกั้นในทุกสภาพอากาศสองที่นั่งแบบเริ่มแรกของกองทัพเรือสหรัฐ มันทำการบินครั้งแรกในวันที่ 21 ธันวาคม พ.ศ. 2513 เอฟ-14เอ 12 ลำแรกเป็นต้นแบบ (บางครั้งก็เรียกวายเอฟ-14เอ) การดัดแปลงเกิดขึ้นในช่วงท้ายของมันเพื่อทำให้มันสามารถใช้อาวุธนำวิถีได้ กองทัพเรือสหรัฐได้รับเอฟ-14เอทั้งหมด 478 ลำและส่วนอิหร่านได้รับ 79 ลำ เอฟ-14เอ 102 ลำสุดท้ายถูกส่งมอบพร้อมกับเครื่องยนต์ทีเอฟ30-พี-414เอ นอกจากนี้แล้วเอฟ-14เอลำที่ 80 ที่ถูกผลิตขึ้นมาให้กับอิหร่าน กลับถูกส่งให้กับกองทัพเรือสหรัฐแทน



เอฟ-14บี



เอฟ-14 ได้รับการพัฒนาครั้งแรกในเดือนมีนาคม พ.ศ. 2530 โดยทำให้เกิดเอฟ-14เอ+ (พลัส) เครื่องยนต์พีดับบลิว ทีเอฟ30 ของเอฟ-14เอถูกพัฒนาเป็นจีอี เอฟ110-400 แทน เอฟ-14เอ+ ยังมีระบบเตือนภัยเรดาร์เอแอลอาร์-67 ระบบอิเลคทรอนิกอากาศส่วนมากยังคงเหมือนเดิม ต่อมาเอฟ-14เอ+ ถูกเรียกว่าเอฟ-14บีเมื่อวันที่ 1 พฤษภาคม พ.ศ. 2534 มีเครื่องบินใหม่ทั้งหมด 38 ลำที่ถูกผลิตขึ้นมาและเอฟ-14เอ 48 ถูกพัฒนาจนกลายเป็นรุ่นบี

เครื่องยนต์ทีเอฟ30 นั้นมีข้อด้อยมาตั้งแต่เริ่มต้นเพราะการที่มันง่ายที่จะเกิดอาการคอมเพรสเซอร์หยุดทำงานเมื่อบินในระดับสูง เครื่องยนต์เอฟ110 พิสูจน์ให้เห็นว่ามันมีแรงขับที่มากพอถึง 27,600 ปอนด์เมื่อใช้สันดาปท้าย แรงขับพื้นฐานของเครื่องยนต์โดยไม่ใช้สันดาปท้ายก็ทรงพลังพอแล้วที่จะส่งมันขึ้นจากเรือบรรทุกเครื่องบินซึ่งยิ่งเร็วก็ยิ่งปลอดภัย อีกข้อได้เปรียบหนึ่งคือมันทำให้ทอมแคทบินอย่างประหยัดเชื้อเพลิงได้ในระดับ 30,000 ฟุต ซึ่งเพิ่มโอกาสรอดและพิสัยของมัน เอฟ-14บีนั้นเกิดขึ้นทันเวลาของสงครามอ่าวพอดี

ในปลายทศวรรษที่ 2533 เอฟ-14บี 67 ลำถูกพัฒนาให้มีอายุการใช้งานมากขึ้นและมีการพัฒนาระบบป้องกันและโจมตีให้ดียิ่งขึ้น เครื่องบินที่ได้รับการดัดแปลงกลายมาเป็นเอฟ-14บี อัพเกรด (F-14B Upgrade)



เอฟ-14ดี



      แบบสุดท้ายของเอฟ-14 คือเอฟ-14ดี ซูเปอร์ทอมแคท รุ่นดีทำการส่งมอบครั้งแรกเมื่อปีพ.ศ. 2534 เครื่องยนต์เดิมแบบทีเอฟ30 ถูกแทนที่ด้วยเครื่องยนต์จีอี เอฟ110-400 เหมือนกับของรุ่นบี เอฟ-14ดียังมีระบบอิเลคทรอนิกแบบดิจิตอลที่ใหม่กว่าในห้องนักบินกระจกและแทนที่เรดาร์เอดับบลิวจี-9 ด้วยเรดาร์เอเอ็น/เอพีจี-71 ระบบอื่นๆ ยังรวมทั้งเครื่องรบกวนการป้องกันตนเองทางอากาศหรือเอเอสพี (Airborne Self Protection Jammer, ASPJ) ระบบเกื้อหนุนข้อมูลทางยุทธวิธีร่วมหรือเจทีไอดีเอส (Joint Tactical Information Distribution System, JTIDS) เก้าอี้ดีดตัวรุ่นเอสเจยู-17(วี) และอินฟราเรดค้นหาและติดตาม

      แม้ว่าเอฟ-14ดีจะเป็นรุ่นที่แตกต่างจากทอมแคทธรรมดา แต่ก็ไม่มีกองบินใดที่ได้รับรุ่นดีเลย ในปีพ.ศ. 2532 รัฐมนตรีกระทรวงกลาโหมดิก เชนีย์ได้ปฏิเสธที่จะอนุมัติการซื้อเอฟ-14ดีมู,ค่า 50 ล้านดอลลาร์สหรัฐและเอาเงิน 25 ล้านดอลลาร์สหรัฐไปใช้กับการพัฒนาเอฟ-14 รุ่นเก่าแทน สภาคองเกรสตัดสินใจที่จะไม่หยุดการผลิตและให้ทุนกับเครื่องบิน 55 ลำ มีเครื่องบินใหม่ 37 ลำที่ถูกสร้างขึ้นมาและเอฟ-14เอ 18 ลำได้ถูกพัฒนาเป็นรุ่นดี มีการวางแผนพัฒนาซอฟต์แวร์คอมพิวเตอร์ของเอฟ-14ดีเพื่อให้มันใช้ขีปนาวุธเอไอเอ็ม-120 แอมแรมได้ แต่ก็ถูกยกเลิกในเวลาต่อมา

      ขณะที่การพัฒนาทำให้เอฟ-14 เดินหน้าไปพร้อมกับเทคโนโลยีใหม่ๆ เชนีย์ก็หยุดเทคโนโลยีของเอฟ-14 ในศตวรรษที่ 2503 แม้ว่าจะมีข้อเสนอที่รุนแรงจากกรัมแมนเพื่อหาเครื่องบินมาทดแทน แต่เชนีย์ก็ได้วางแผนที่จะแทนที่เอฟ-15 ด้วยเครื่องบินแบบอื่นที่ไม่ได้ผลิตโดยกรัมแมน เชนีย์เริ่มตั้งโครงการใหม่เมื่อเอฟ-14 ถูกยกเลิก มีลูกจ้าง บุคลากรสนับสนุน หรือผู้รับเหมาของกรัมแมนประมาณ 8 หมื่นรายที่ได้รับผลกระทบ



F-14 และ F-18



รุ่นที่เป็นโครงการ



เอฟ-14ซี

เป็นรุ่นโครงการของเอฟ-14บี (ที่มีเครื่องยนต์เอฟ401) โดยมีระบบอิเลคทรอนิกอากาศแบบหลากภารกิจที่ก้าวหน้า





ประเทศผู้ใช้งาน

•  อิหร่าน
  • กองทัพอากาศสาธารณรัฐอิสลามอิหร่าน
•  สหรัฐอเมริกา(อดีต)
  • กองทัพเรือสหรัฐ





จากลำบนสุดมาล่างสุด คือ F-16, F-14,F-18E,F-18,F-16





รายละเอียด เอฟ-14ดี ทอมแคท





• นักบิน 2 นาย (นักบินและผู้สกัดกั้นเรดาร์)
• ความยาว 19.1 เมตร
• ระยะระหว่างปีกทั้งสอง
  • เมื่อกลางปีก 19.55 เมตร
  • เมื่อพับปีก 11.58 เมตร
• ความสูง 4.88 เมตร
• พื้นที่ปีก 54.5 ตารางเมตร
• น้ำหนักเปล่า 19,838 กิโลกรัม
• น้ำหนักพร้อมอาวุธ 27,700 กิโลกรัม
• น้ำหนักวิ่งขึ้นสูงสุด 33,720 กิโลกรัม
• ขุมกำลัง เครื่องยนต์เทอร์โบแฟนเจเนรัล อิเลคทริก เอฟ110-จีอี-400 สองเครื่องยนต์พร้อมสันดาปท้าย
  • ให้แรงขับ 13,810 ปอนด์เมื่อไม่ใช้สันดาปท้าย
  • ให้แรงขับ 27,800 ปอนด์เมื่อใช้สันดาปท้าย
• ความเร็วสูงสุด 2.34 มัค (2,485 กิโลเมตรต่อชั่วโมง) ในระดับความสูง
• พิสัยทำการรบ 926 กิโลเมตร
• พิสัยในการขนส่ง 2,926 กิโลเมตร
• เพดานบินทำการ 50,000 ฟุต
• อัตราการไต่ระดับ 45,000 ฟุตต่อนาที
• น้ำหนักที่ปีกบรรทุกได้ 553.9 กิโลกรัมต่อตารางเมตร
• อัตราแรงขับต่อน้ำหนัก 0.91
• อาวุธ
  • ปืนแกทลิ่งเอ็ม61 วัลแคนขนาด 20 ม.ม.หนึ่งกระบอก พร้อมกระสุน 675 นัด
  • ขีปนาวุธอากาศสู่อากาศ
    • เอไอเอ็ม-54 ฟีนิกซ์
    • เอไอเอ็ม-7 สแปร์โรว์
    • เอไอเอ็ม-9 ไซด์ไวน์เดอร์
    • เอไอเอ็ม-120 แอมแรม
  • รูปแบบการจัดชุดอาวุธ
    • เอไอเอ็ม-9 สองลูกกับเอไอเอ็ม-54 หกลูก
    • เอไอเอ็ม-9 สองลูกกับเอไอเอ็ม-54 สองลูกและเอไอเอ็ม-7 สามลูก (มักใช้แบบนี้)
    • เอไอเอ็ม-9 สองลูกกับเอไอเอ็ม-54 สี่ลูกและเอไอเอ็ม-7 สองลูก
    • เอไอเอ็ม-9 สองลูกกับเอไอเอ็ม-7 หกลูก
    • เอไอเอ็ม-9 สี่ลูกกับเอไอเอ็ม-54 สี่ลูก
    • เอไอเอ็ม-9 สี่ลูกกับเอไอเอ็ม-7 สี่ลูก
    • เอไอเอ็ม-9 สี่ลูกกับเอไอเอ็ม-120 สี่ลูก
    • เอไอเอ็ม-9 สองลูกกับเอไอเอ็ม-120 หกลูก
  • ระเบิด
    • เจแดม
    • ระเบิดนำวิถีด้วยเลเซอร์ตระกูลเพฟเวย์
    • ระเบิดตระกูลมาร์ค 80
    • ชุดระเบิดพวง ซีบียู-100
  • อื่น
    • กระเปาะเลเซอร์หาเป้าแบบแลนเทิร์น
    • ถังเชื้อเพลิงขนาด 267 แกลลอนที่ปลดทิ้งได้ 2 ถัง
  • อิเลคทรอนิกอากาศ
    • เรดาร์เอเอ็น/เอพีจี-71 ของฮิวจ์ส
    • เอเอ็น/เอเอสเอ็น-130

สื่อบันเทิง



      เอฟ-14 ได้เป็นแรงบันดาลใจให้กับวัฒนธรรมมากมายทั่วโลก ในปีพ.ศ. 2523 ภาพยนตร์เดินทางข้ามเวลาเรื่องเดอะ ไฟนอล เคาท์ดาวน์ที่มีเอฟ-14จากฝูงบินวีเอฟ-41 "แบล็กเอซ"และวีเอฟ-84 "จอลลี่โรเจอร์ส"บนเรือยูเอสเอส นิมิทซ์ เอฟ-14 จาก"จอลลี่โรเจอร์ส"ยังได้เป็นแรงบันดาลใจให้กับเครื่องบินวีเอฟ-1 วัลคีรีในการ์ตูนแอนนิเมชั่นของญี่ปุ่นเมื่อปีพ.ศ. 2525-2526 เรื่องThe Super Dimension Fortress Macross ในปีพ.ศ. 2529 เอฟ-14 ถูกใช้เป็นเครื่องบินหลักในการสร้างภาพยนตร์เรื่องท็อปกันที่เกี่ยงกับกองทัพเรือสหรัฐ เช่นเดียวกับท็อปกัน ในซีรีส์สโทรทัศน์เรื่องJAGในปีพ.ศ. 2538-2548 มีนักบินเอฟ-14 ซึ่งเป็นตัวละครนำและมีโครงสร้างของเอฟ-14 ในหลายตอน เอฟ-14 ยังมีบทบาทในวิดีโอเกมอีกมากมาย และอีกเล็กน้อยในภาพยนตร์และซีรีส์สโทรทัศน์
